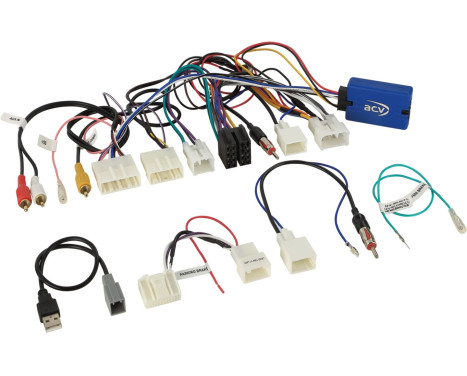

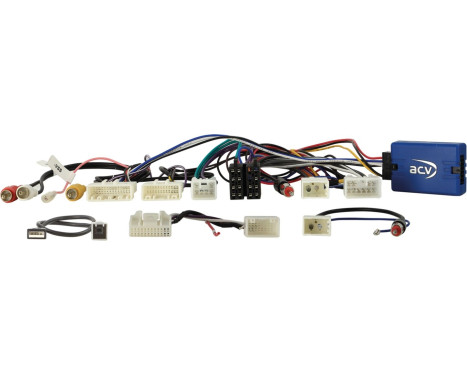

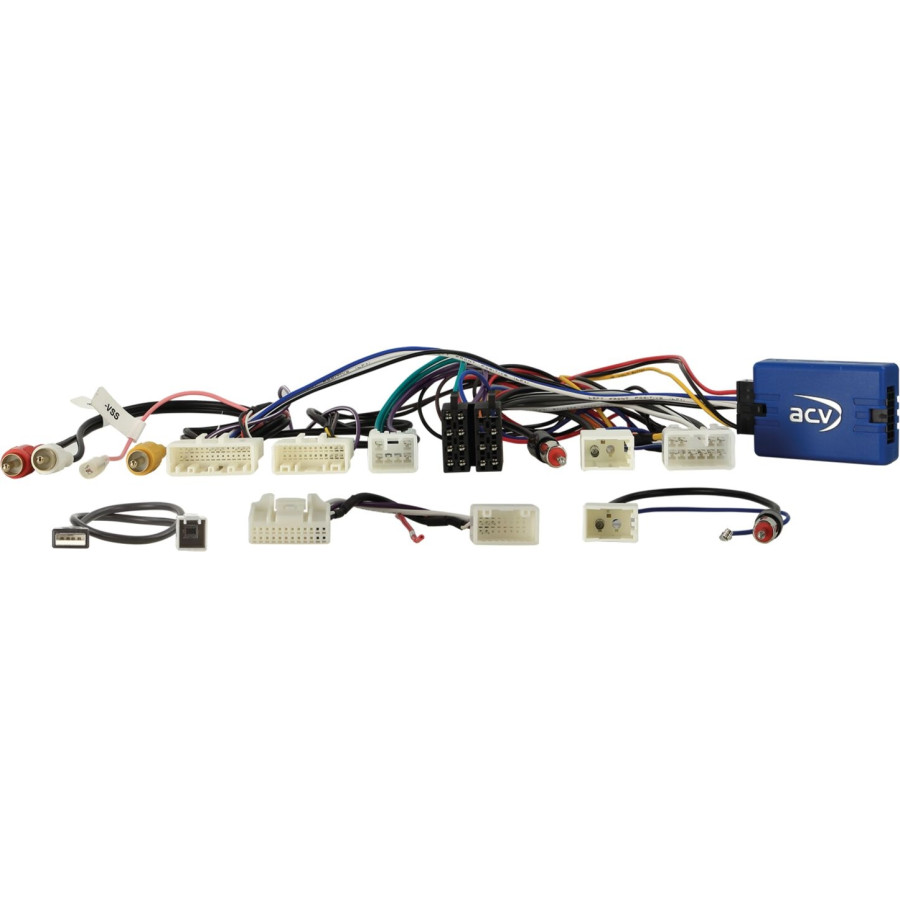

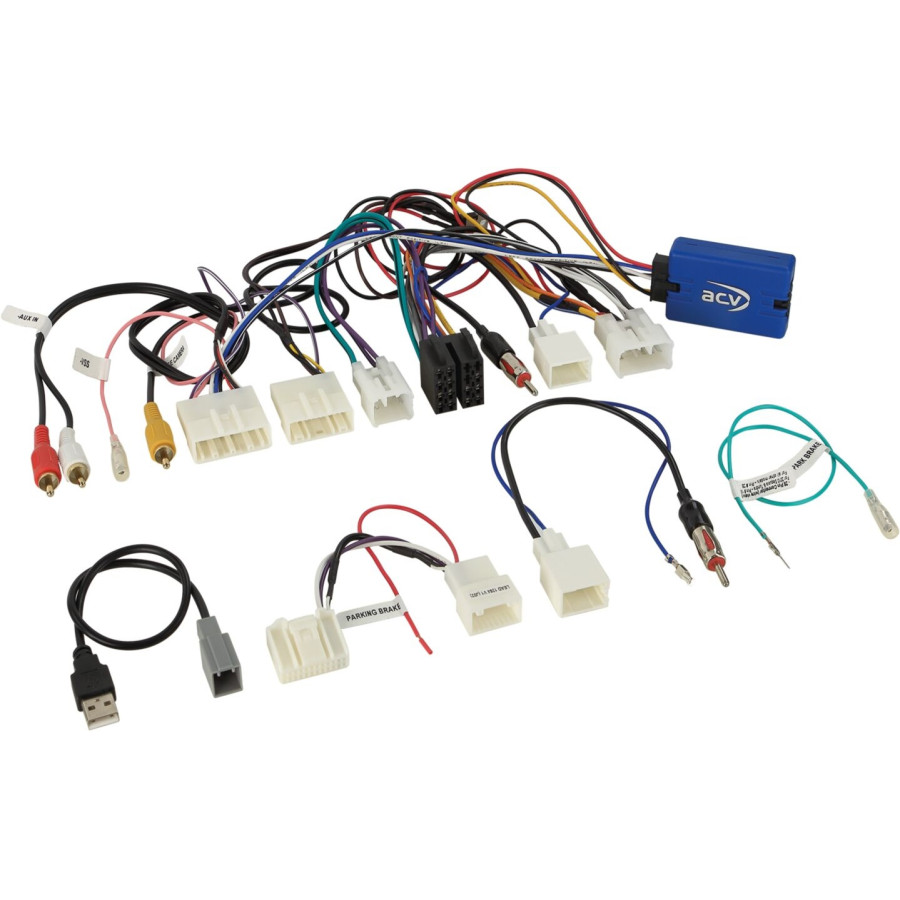

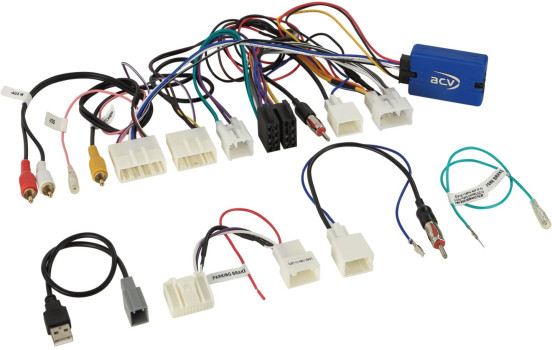

SWI Toyota Diverse modeller från 2011->

Gränssnitt för rattkontroll

Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.

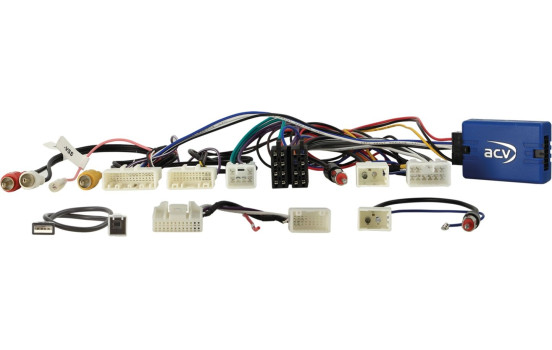

Jämför adapterns illustrerade kontakt med
den i din bil för att se till att du har rätt.

Kontrollera också om någon av de
specificerad original fabriksradio är installerad i ditt fordon!

Anmärkningar:
analog

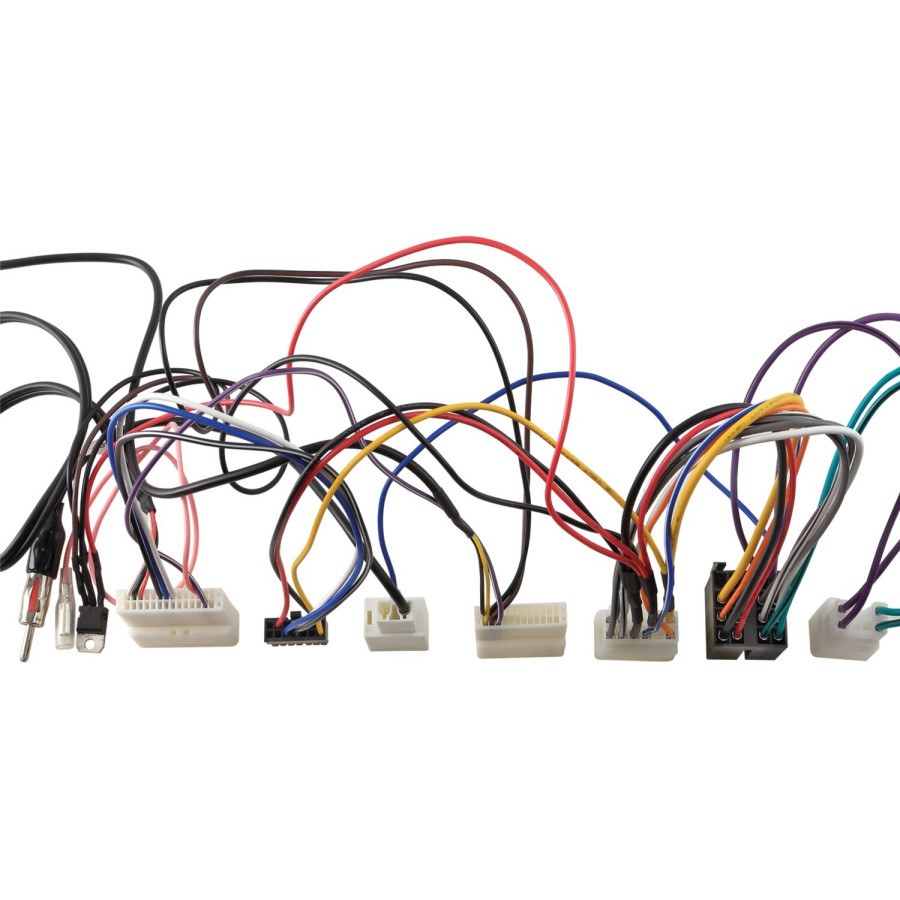

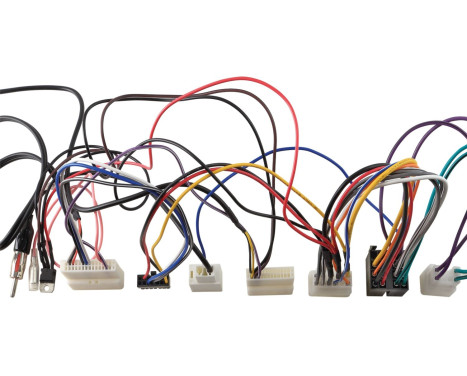

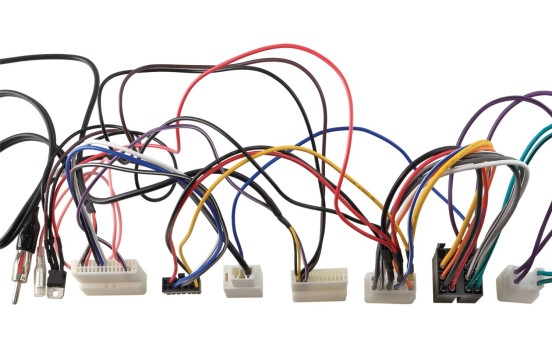

Anslutning: 10 stift / 6 stift / 28 stift Toyota kontakt
Anslutning OEM-antenn > DIN(m)
Anslutning: 16-stifts / 24-stifts OEM-kamera > Cinch(m) gul kameraingång
Anslutning: OEM USB > USB-A
Anslutning: OEM AUX > Cinch(m) röd/vit

Fordon med Matsushita/Fujitsu Ten OEM-enhet
Fordon med/utan backkamera

Fordon utan 360° kamerasystem*

Kameramatningsspänning: +6V

+6V matningsspänning > kontrollera att stiftet är korrekt placerat med fabriksenhet före installation (kontrollera alltid polariteten)
Video +/- > kontrollera efter korrekt mappning med OEM-enhet före installation
USB > kontrollera efter korrekt mappning med OEM-enhet före installation
AUX > kontrollera efter korrekt mappning med OEM-enhet före installation


Lämplig för följande fordon:

Toyota Auris (E15) 03/2010 - 01/2013
Toyota Auris (E180) 01/2013 - 08/2015
Toyota Auris (E180) 09/2015 - 03/2019
Toyota Avensis (T27) 01/2012 - 06/2015
Toyota Corolla 2008-2014
Toyota Corolla (E170) 04/2014 - 12/2016
Toyota Corolla (E170) 12/2014 - 12/2018
Toyota Fortuner 2011 - 2015
Toyota Hilux (N25) 12/2011 - 08/2016
Toyota Hilux (AN1P) 11/2016 - 09/2020
Toyota Innova 2011 - 2015
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016
Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015
Toyota RAV4 (XA3) 04/2009 - 05/2010
Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018*
Toyota Verso (AR2) 04/2009 - 01/2013
Toyota Verso (AR2) 04/2013 - 06/2018
Toyota Verso-S (XP12) 03/2011 - 07/2014
Toyota Verso-S (XP12) 07/2014 - 12/2015
Toyota Yaris (XP13) 11/2011 - 08/2014
Toyota Yaris (XP13) 09/2014 - 03/2017
Toyota Yaris (XP13) 04/2017 - 08/2020


Följande signaler ges:

Rattfjärrkontroll

+12V reverseringssignal > analog (bakom trunkfoder om tillämpligt +12V röd 0,5 mm 4-tråds kabelstamme.

*fordon med 360° OEM kamerasystem SWI Toyota olika fordon 10Pin/6Pin/28Pin//24Pin > artikel: 42sty019


Lämplig för:
Toyota Auris 2010-2019
Toyota Avensis 2012-2015
Toyota Corolla 20008-2018
Toyota Fortuner 2011-2015
Toyota Hilux 2011-2020
Toyota Innova 2011-2015
Toyota Prius 2012-2016
Toyota Prius+ 2012-2015
Toyota RAV4 2009-2018
Toyota Yaris 2011-2020
Toyota Verso 2009-2018
Toyota Verso-S 2011-2015

---

Garanti

2 år
