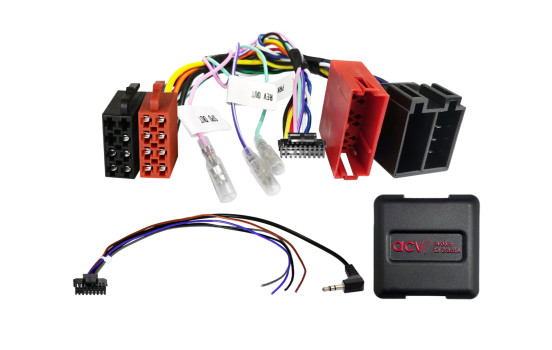

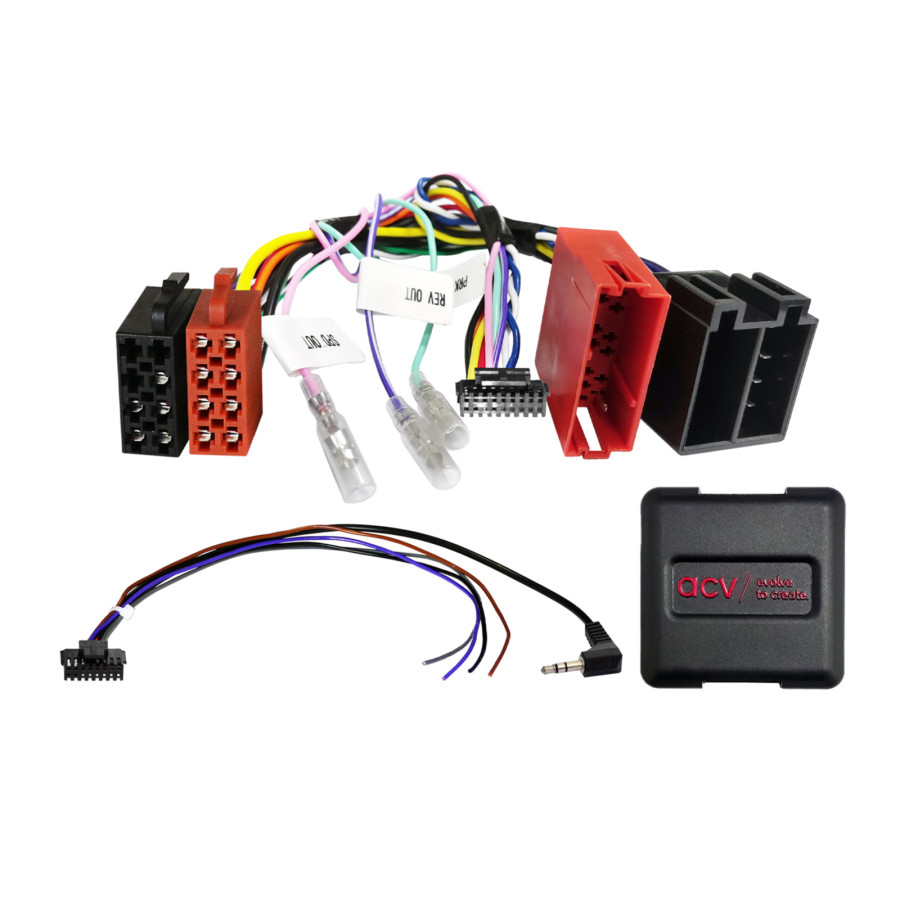

SWI Renault/Nissan/Opel-fordon Multilead ISO (42srn007)

Rattkontrollgränssnitt

Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterns illustrerade kontakt med
den i din bil för att se till att du har rätt.

Kontrollera även om någon av
specificerad original fabriksradio är installerad i ditt fordon!

Anmärkning:

CAN-buss

Anslutning: ISO / Mini-ISO
Anslutning: OEM rattfjärrkontroll > 3,5 mm-jack / lös kabel

Fordon med extern display

Fordon utan Arkamys DSP OEM-ljudsystem
Fordon utan OEM-enhet med egen display utan USB framtill
Fordon utan Radiosat Classic OEM-enhet > kontakta supporten

Extern OEM-skärm måste förbli ansluten

Stödd inställning av datum/tid

DIP-omkopplarinställningar för eftermarknadstillverkaren (se BDA)

Lämplig för följande fordon:

Nissan
Nissan NV 400 09/2010 - 06/2014
Nissan Primastar (X83) 01/2011 - 05/2015*

Opel
Opel Movano (B) 02/2010 - 08/2014
Opel Vivaro B (X83) 01/2011 - 08/2014*

Renault
Renault Clio III (R) 05/2009 - 04/2014
Renault Grand Modus (P) 01/2008 - 03/2013
Renault Grand Scenic 04/2009 - 09/2016
Renault Laguna III (BT) 2007-10-2009 - 2014-09-2015
Renault Master (III) 02/2010 - 08/2014
Renault Modus (P) 04/2008 - 12/2012
Renault Mégane (III) 2008 - 12/2013
Renault Scenic III (JZ) 06/2009 - 02/2012
Renault Trafic II (JL/FL/EL Facelift) 01/2011 - 08/2014*
Renault Twingo II (N) 09/2009 - 12/2011*/**
Renault Wind (N) 08/2010 - 08/2013**

Följande signaler ges:

Fordon som återimporteras eller fordon med annan programvara kan vara funktionellt inkompatibla.

röd: +12V tändningspol 15
orange: +12V belysningsterminal 58
lila/vit: +12V reverseringssignal
rosa: hastighetssignal
grön: jord GND handbromssignal

Utgångsbelastningskapacitet: max 250 mA.

Strömkrav större än 250 mA:
1 relä Spolmotstånd 75 Ohm min.
2 reläer Spolmotstånd 150 Ohm min.

Fjärrkontroll på ratten

*Fordon med OEM-enhet med egen display utan USB fram > Artikel LFB Nissan/Renault ISO/Mini ISO gul/OEM-enhet med display: 42k-1250-000
**Fordon med uppdateringslista OEM-enhet utan display

Lämplig för:
Renault Mégane 2008-2013
Nissan NV400 2010-2014
Nissan Primastar 2011-2015
Opel Movano 2010-2014
Opel Vivaro 2011-2014
Renault Clio 2009-2014
Renault Twingo 2009-2011
Renault Laguna 2009-2015
Renault Modus 2008-2013
Renault Master 2008-2012
Renault Mégane 2008-2013
Renault Trafic 2008-2013
Renault Wind 2010-2013
Renault Scenic 2009-2012

---

Garanti

2 år
