SWI Renault Captur / Mégane III / Master / Clio

Gränssnitt för rattkontroll

Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterns illustrerade kontakt med
den i din bil för att se till att du har rätt.

Kontrollera också om någon av de
specificerad original fabriksradio är installerad i ditt fordon!

Anmärkningar:
CAN buss

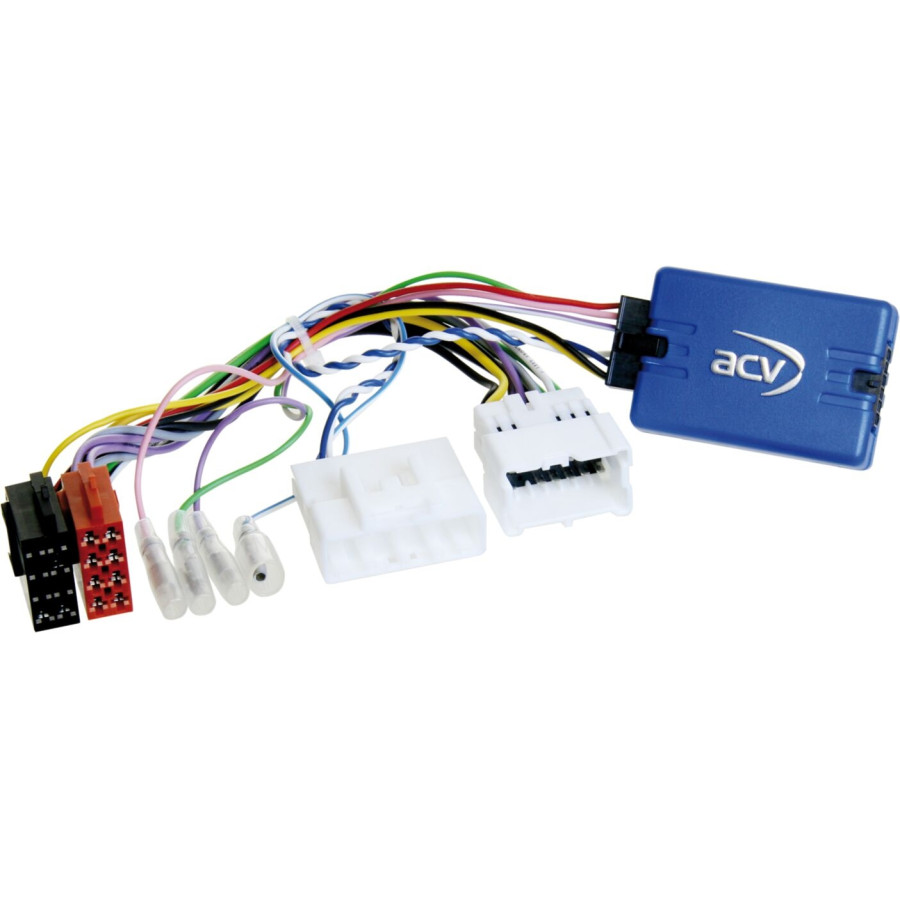

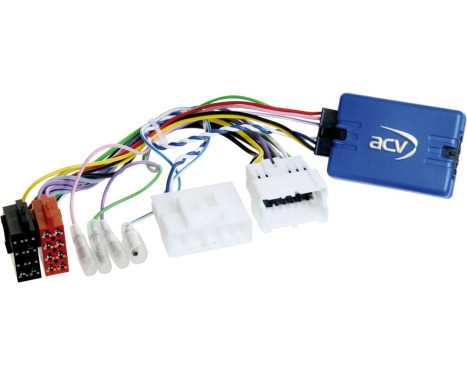

Anslutning: 12-polig / 32-polig Dacia / Nissan-kontakt

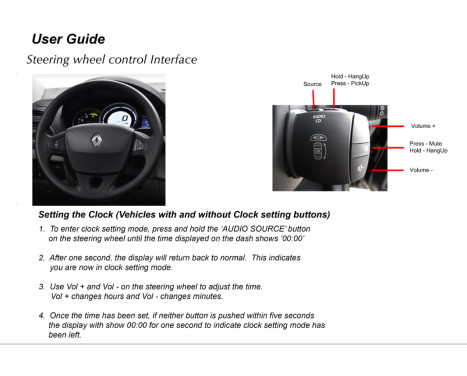

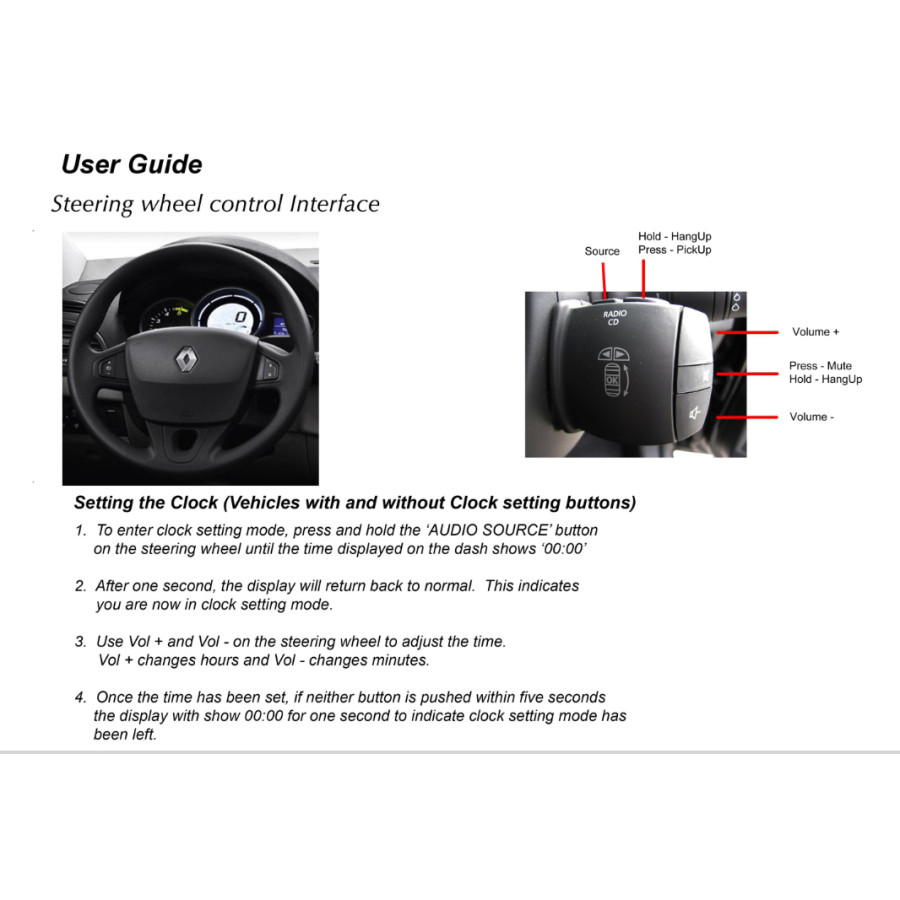

Stöd inställning av datum/tid

Lämplig för följande fordon:

Nissan
Nissan NV400 (M) 07/2014– 07/2020*
Nissan NV400 (M) 07/2020 - 12/2021*

Opel Vivaro (NAVI80)
Opel Movano B (X62) 06/2013 - 09/2019*

Renault Trafic 2014-2021 (R-LINK)
Renault Capture (R) 06/2013 - 12/2019*
Renault Clio IV (X98) 11/2012 - 06/2016**
Renault Clio IV (X98) 06/2016 - 12/2020**
Renault Grand Scenic 04/2012 - 09/2016****
Renault Master III (M) 09/2014 - 09/2019*
Renault Megane III (Z/BZ) 04/2012 - 12/2013
Renault Megane III (Z/BZ) 01/2014 - 07/2016***
Renault Scenic (JZ) 02/2012 - 09/2016****
Renault Twingo (N) 01/2012 - 07/2014****
Renault Wind (N) 08/2010 - 08/2013****

Följande signaler genereras:

Importerade fordon eller fordon med annan programvara kan ha inkompatibla funktioner.

röd: +12V tändklämma 15
orange: +12V belysningsterminal 58
lila/vit: +12V reverseringssignal
rosa: hastighetssignal
grön: jordad GND handbromssignal
i vissa fall kan det vara nödvändigt att ta bort plint 15 från säkringsdosan

Lastkapacitet för alla utgångar: 100 mA max.

Strömbehov större än 100 mA:
1 reläspolemotstånd 75 Ohm min.
2 reläspolemotstånd 150 Ohm min.

Rattfjärrkontroll

*Bilar utan OEM-navigering
*Fordon utan 1-DIN OEM radio svart med främre AUX/USB 2 x krom vred
**Fordon med OEM Navigation Monitor och Silverbox utan främre AUX/USB
***fordon med radio+ Continental OEM-enhet
****Fordon med 1-DIN OEM-enhet silver med främre USB
****Fordon med 1-DIN OEM-enhet svart front med USB > Artikel: 42srn009

Anslutningskabel för följande radiotillverkare:

LFB kabel 42s/acv > Alpine jack: 42ctalpinelead
LFB-kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
LFB-kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB-kabel 42s/acv > Blaupunkt/China HU/Kenwood 3-kabel: 42ctchinahulead
LFB-kabel 42s/acv > Clarion-anslutning: 42ctclarion-kabel
LFB-kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
LFB kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB-kabel 42s/acv > Multilead olika enheter: 42ctmultilead
LFB-kabel 42s/acv > Multilead olika enheter/Pioneer 2022>: 42ctmultilead3
LFB-kabel 42s/acv > Multilead olika enheter/Pioneer 2022>: 42ctmultilead5
LFB-kabel 42s/acv > Panasonic 1-kabel: 42ctpanasoniclead
LFB-kabel 42s/acv > Blaupunkt/Kenwood/Pioneer-anslutning: 42ctpioneerlead
LFB-kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> jack löst: 42ctpioneerlead2
LFB-kabel 42s/acv > Enheter med LFB-inlärningsfunktion: 42ctsmartled
LFB-kabel 42s/acv > Blaupunkt/Kenwood/Sony-anslutning: 42ctsonylead
LFB-kabel 42s/acv > XZent/Zenec 1-kabel: 42ctzeneclead

Lämplig för:
Opel Vivaro 2016-2020
Opel Movano 2016-2020
Renault Captur 2015-2019
Renault Clio 2014-2019
Renault Master 2014-2019
Renault Megane 2012-2013
Renault Trafic 2015-2020
Renault Twingo 2012-2014
Renault Wind 2010-2013

---

Garanti

2 år
