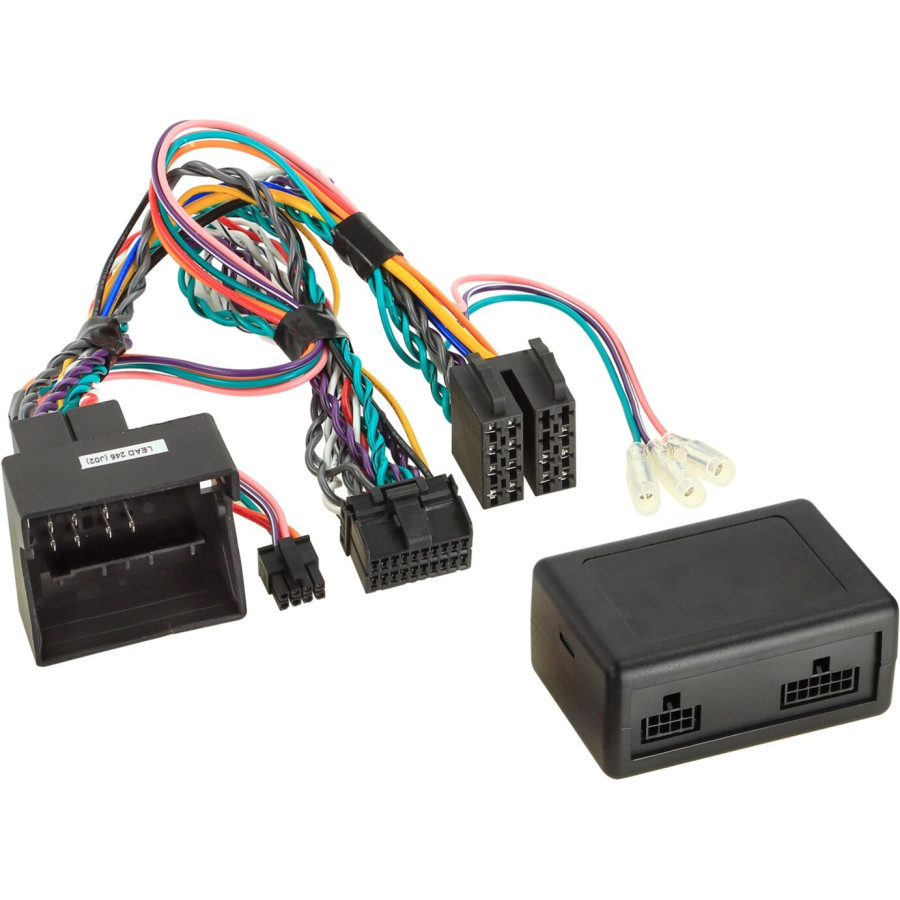

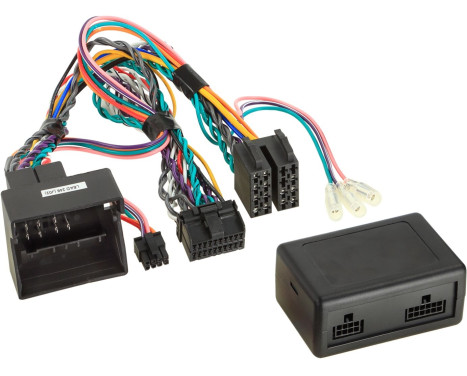

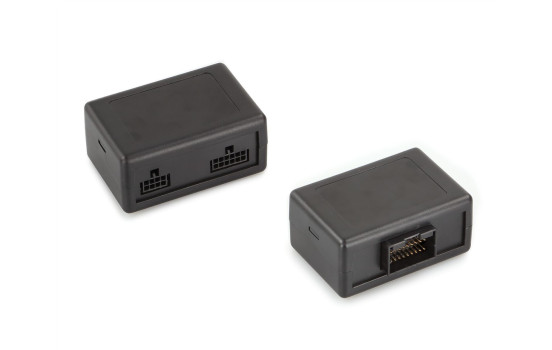

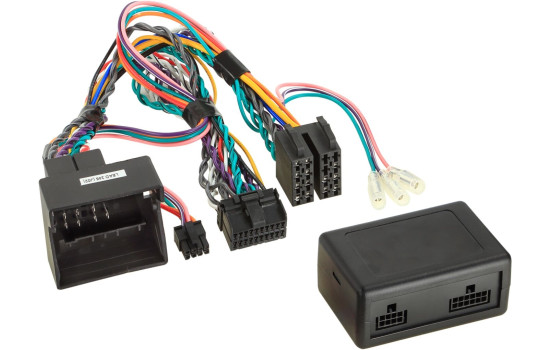

SWI Peugeot 207/ 307/ 308/ 3008/ 607/ 807/ 5008 med parkeringssensorer

Gränssnitt för rattkontroll

Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.

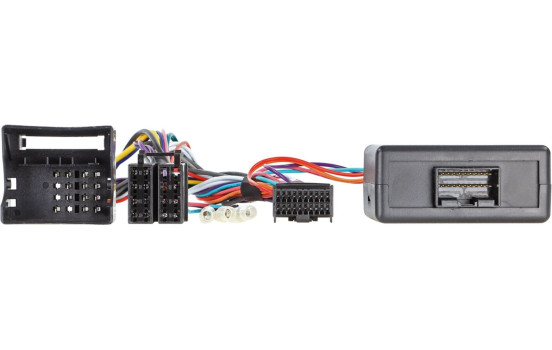

Jämför den illustrerade kontakten på adaptern med
den i din bil för att se till att du har rätt.

Kontrollera också om någon av de
specificerad original fabriksradio är installerad i ditt fordon!

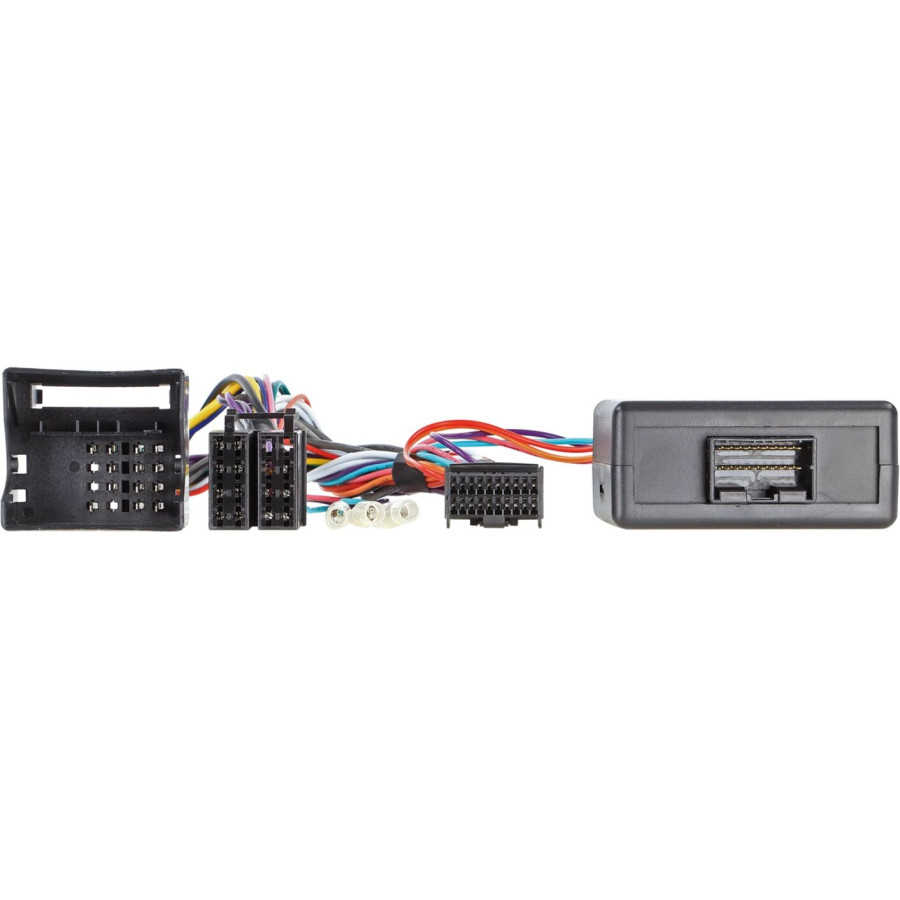

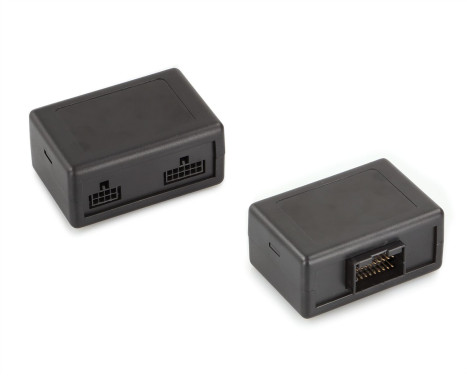

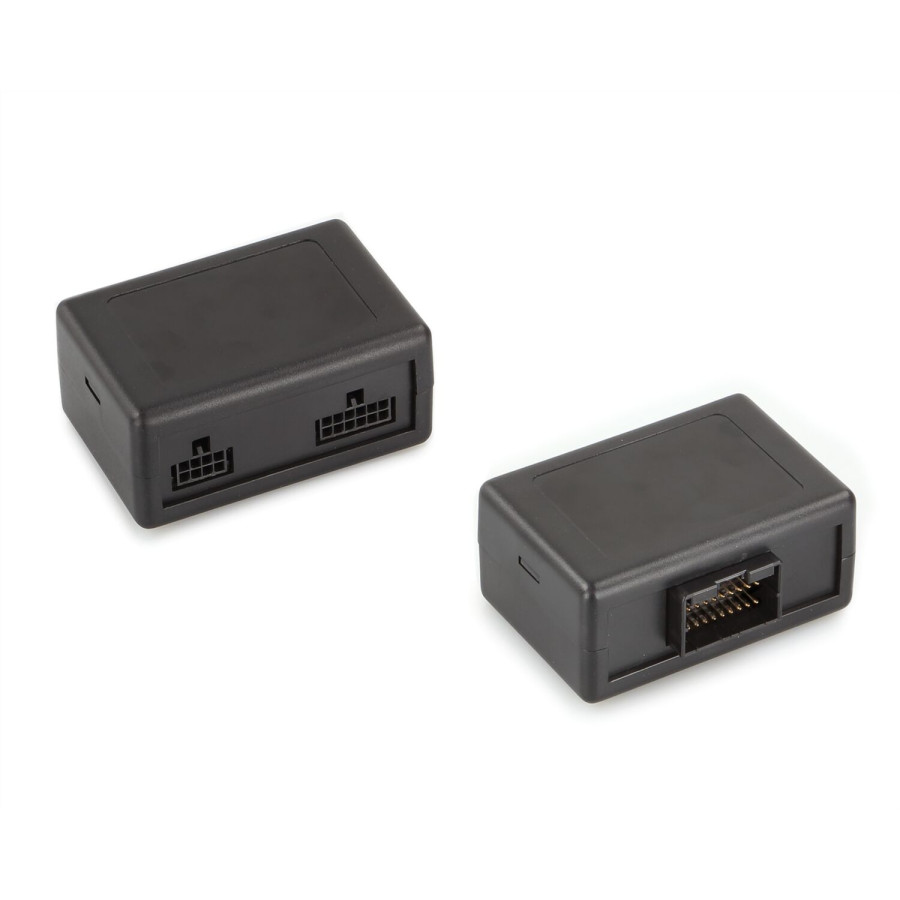

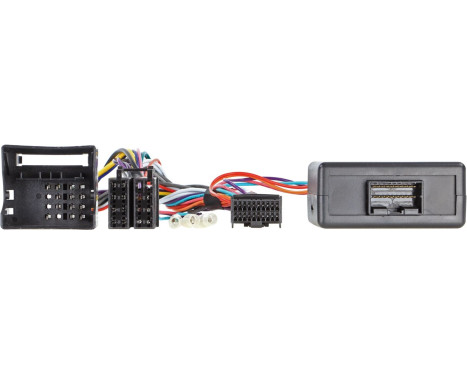

Adapter för rattstyrning

Anmärkning:

CAN buss
Anslutning: 40 Pins Quadlock Citroen / Peugeot kontakt

Fordon med Blaupunkt / Continental / Siemens VDO RD4 OEM-enhet med volymkontroll
Fordon med PDC bak
Fordon med ECO-läge > +12V kontinuerlig strömklämma 30 batterisäkert

Fordon utan Continental RD45 OEM-enhet med volymkontroll*/***
Fordon utan Magneti Marelli RT3 / Harman Becker OEM navigationsenhet med volymkontroll
Fordon utan JBL OEM ljudsystem

Fordon utan OEM bakhögtalare > Byt ut främre/bakre högtalarkablar mot ISO-kontakter
PDC-uppspelning på bakre högtalarutgång

Fordon med PDC-omkopplare > PDC-display måste vara aktiverad

Fordonsinställningar som stöds (se manualen)

Lämplig för följande fordon:

Peugeot 207 (W/W CR/W SW/W CC) 06/2006 - 07/2015**/***
Peugeot 208 (C) 04/2012 - 04/2015**/***
Peugeot 307 (3/3 Break/3 SW/3 CC) 06/2005 - 03/2009**/***
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 03/2011
Peugeot 607 (9) 10/2004 - 04/2009
Peugeot 807 (E) 07/2002 - 11/2014
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015**/***
Peugeot 3008 (OU) 06/2009 - 10/2013
Peugeot 5008 (O) 10/2009 - 10/2013
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Partner (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015

Följande signaler ges:

Återimporterade fordon eller fordon med annan programvara kan vara funktionsinkompatibla.

röd: +12V tändklämma 15
orange: +12V belysningsterminal 58
lila/vit: +12V reverseringssignal
rosa: hastighetssignal
grön: jordad GND handbromssignal

Lastkapacitet för de totala utgångarna: 100 mA max.

Effektbehov större än 100 mA:
1 reläspolemotstånd 75 Ohm min.
2 reläspolemotstånd 150 Ohm min.

Rattfjärrkontroll

Bakre PDC stöds
Fordonsinställningar som stöds
*Fordon med RD45 OEM-enhet LFB Citroen/Fiat/Peugeot/Toyota 40 Pin Quadlock > Artikel: 42b-3444741
**CC Cars LFB Peugeot olika fordon 40Pin Quadlock RD4 enhet > Artikel: 42spg007
***CC-bilar/fordon med RD45 OEM-enhetsvarningsgränssnitt BMW/Citroen/Peugeot/Fiat/Ford/Volvo > Artikel: can-pdc

Anslutningskabel för följande radiotillverkare:

LFB kabel 42s/acv > Alpin anslutning: 42ctalpinelead
LFB-kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
LFB-kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB-kabel 42s/acv > Blaupunkt/China HU/Kenwood 3-kabel: 42ctchinahulead
LFB-kabel 42s/acv > Clarion-anslutning: 42ctclarion-kabel
LFB-kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
LFB kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB-kabel 42s/acv > Multilead olika enheter: 42ctmultilead
LFB-kabel 42s/acv > Multilead olika enheter/Pioneer 2022>: 42ctmultilead3
LFB-kabel 42s/acv > Multilead olika enheter/Pioneer 2022>: 42ctmultilead5
LFB-kabel 42s/acv > Panasonic 1-kabel: 42ctpanasoniclead
LFB-kabel 42s/acv > Blaupunkt/Kenwood/Pioneer-jack: 42ctpioneerlead
LFB-kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> anslutning lös: 42ctpioneerlead2
LFB-kabel 42s/acv > Enheter med LFB-inlärningsfunktion: 42ctsmartled
LFB-kabel 42s/acv > Blaupunkt/Kenwood/Sony-anslutning: 42ctsonylead
LFB-kabel 42s/acv > XZent/Zenec 1-kabel: 42ctzeneclead


Lämplig för:
Peugeot 207 2006-2012
Peugeot 208 2012-2015
Peugeot 307 2005-2009
Peugeot 308 2007-2015
Peugeot 407 2004-2011
Peugeot 607 2004-2009
Peugeot 807 2002-2014
Peugeot 3008 2009-2013
Peugeot 5008 2009-2013
Peugeot Expert 2007-2016
Peugeot Partner 2008-2012
Peugeot RCZ 2010-2015

---

Garanti

2 år
