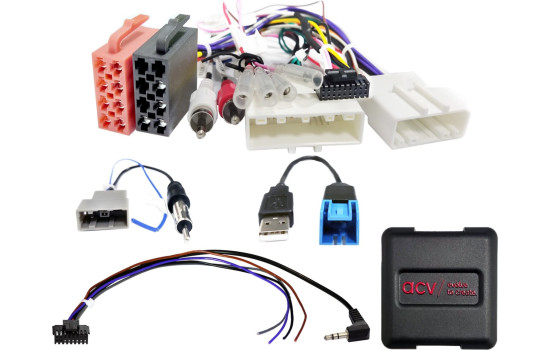

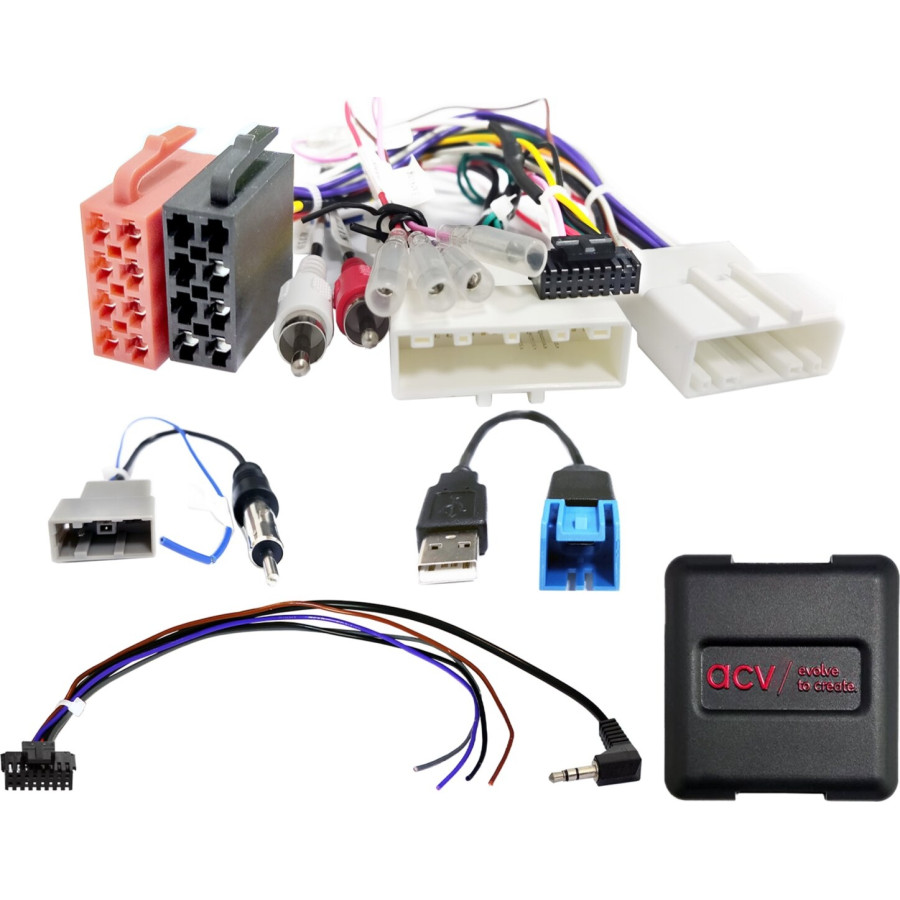

SWI Nissan Pulsar/Qashqai/X-Trail 20-polig/32-polig multikabel (42sns009)

Rattkontrollgränssnitt

Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterns illustrerade kontakt med
den i din bil för att se till att du har rätt.

Kontrollera även om någon av
specificerad original fabriksradio är installerad i ditt fordon!

Anmärkning:

CAN-buss

Anslutning: 20-polig / 32-polig Nissan-kontakt
Anslutning: OEM rattfjärrkontroll > 3,5 mm-jack / lös kabel
Anslutning: OEM-antenn GT13(f) > DIN(m)
Anslutning: OEM AUX > Cinch(hane) röd/vit
Anslutning: OEM USB > USB-A

blå: +12V antenn fjärrkontroll

Fordon med Visia-utrustning

Fordon utan OEM-navigering
Fordon utan 360° OEM-kamerasystem

Datum-/tidsinställningar som stöds

OEM AUX: Kontrollera korrekt tilldelning genom att mäta före installation

DIP-omkopplarinställningar för tillverkaren av eftermonteringsenheten (se BDA)

Lämplig för följande fordon:

Nissan Pulsar (C13) 10/2014 - 06/2018
Nissan Qashqai (J11) 03/2014 - 07/2017*
Nissan X-Trail (T32) 07/2014 - 07/2017*

Följande signaler tillhandahålls:

Återimporterade fordon eller fordon med annan programvara kan vara funktionellt inkompatibla.

röd: +12V tändningspol 15
orange: +12V belysningsterminal 58
lila/vit: +12V reverseringssignal
rosa: hastighetssignal
grön: jord GND handbromssignal

Utgångsbelastningskapacitet: max 250 mA.

Strömkrav större än 250 mA:
1 relä Spolmotstånd 75 Ohm min.
2 reläer Spolmotstånd 150 Ohm min.

Fjärrkontroll på ratten

Datum-/tidsinställningar som stöds

*Fordon med 360° OEM-kamerasystem Artikel under förberedelse:
LFB Nissan Qashqai/Rogue/X-Trail 20-pins/32-pins kamera > Artikel: 42xns025
Anmärkning:
CAN-buss

Anslutning: 20-polig / 32-polig Nissan-kontakt
Anslutning: OEM AUX > Cinch(hane) röd/vit
Anslutning: OEM USB > USB-A

Fordon med Visia-utrustning

Fordon utan OEM-navigering
Fordon utan 360° OEM-kamerasystem*

Datum-/tidsinställningar som stöds

Lämplig för följande fordon:

Nissan Pulsar (C13) 10/2014 - 06/2018
Nissan Qashqai (J11) 03/2014 - 07/2017**
Nissan X-Trail (T32) 07/2014 - 07/2017**/***

Endast för grundmodellen "Visia" utan OEM-navigering.

Följande signaler tillhandahålls:

Handbromssignal
Backsignal
Inflammation
Hastighet

Fjärrkontroll på ratten

Datum-/tidsinställningar som stöds

*Fordon med 360° OEM-kamerasystem:
**LFB Nissan Qashqai/Rogue/X-Trail 20-pins/32-pins kamera > Artikel: 42sns025
***LFB Nissan Altima/Murano/X-Trail 20-pins/40-pins kamera > Artikel: 42sns024

Anslutningskabel för följande radiotillverkare:

LFB-kabel 42s/acv > Alpine-anslutning: 42 calpinelead
LFB-kabel 42s/acv > Parrot 4-pin: 42c asteroidledning
LFB-kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB-kabel 42s/ACV > Blaupunkt/China HU/Kenwood 3-kabel: 42st chinahulead
LFB-kabel 42s/acv > Clarion-anslutning: 42ct Clarion-ledning
LFB-kabel 42s/ACV > JVC 1 kabel/jack: 42ctjvclead
LFB-kabel 42s/ACV > Kenwood 1-kabel: 42 st Kenwood-ledning
LFB-kabel 42s/acv > Flerledad kabel för olika enheter: 42ct flerledad kabel
LFB-kabel 42s/acv > Flerledad kabel för diverse enheter/Pioneer 2022>: 42ct flerledad kabel
LFB-kabel 42s/ACV > Flerledad kabel för diverse enheter/Pioneer 2022>: 42ct flerledad kabel
LFB-kabel 42s/acv > Panasonic 1-kabel: 42ct panasonic-ledning
LFB-kabel 42s/ACV > Blaupunkt/Kenwood/Pioneer-uttag: 42st Pioneer-kabel
LFB-kabel 42s/acv > Pioneer AVH/DMH/SPH 2022 > lös anslutning: 42ctpioneerlead2
LFB-kabel 42s/acv > Enheter med LFB-inlärningsfunktion: 42ctsmartlead
LFB-kabel 42s/ACV > Blaupunkt/Kenwood/Sony-anslutning: 42 st sonylead
LFB-kabel 42s/acv > XZent/Zenec 1-kabel: 42ctzenecled

Ersättning för 42sns009

Lämplig för:
Nissan Qashqai 2014-2017
Nissan X-Trail 2014-2017
Nissan Pulsar 2014-2018

---

Garanti

2 år
