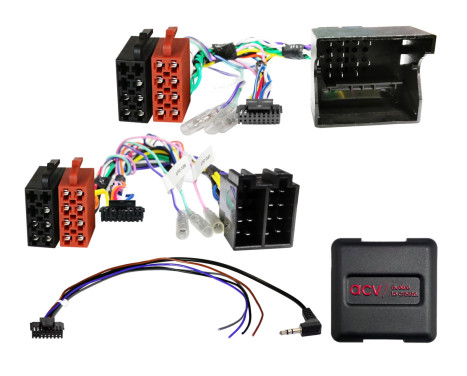

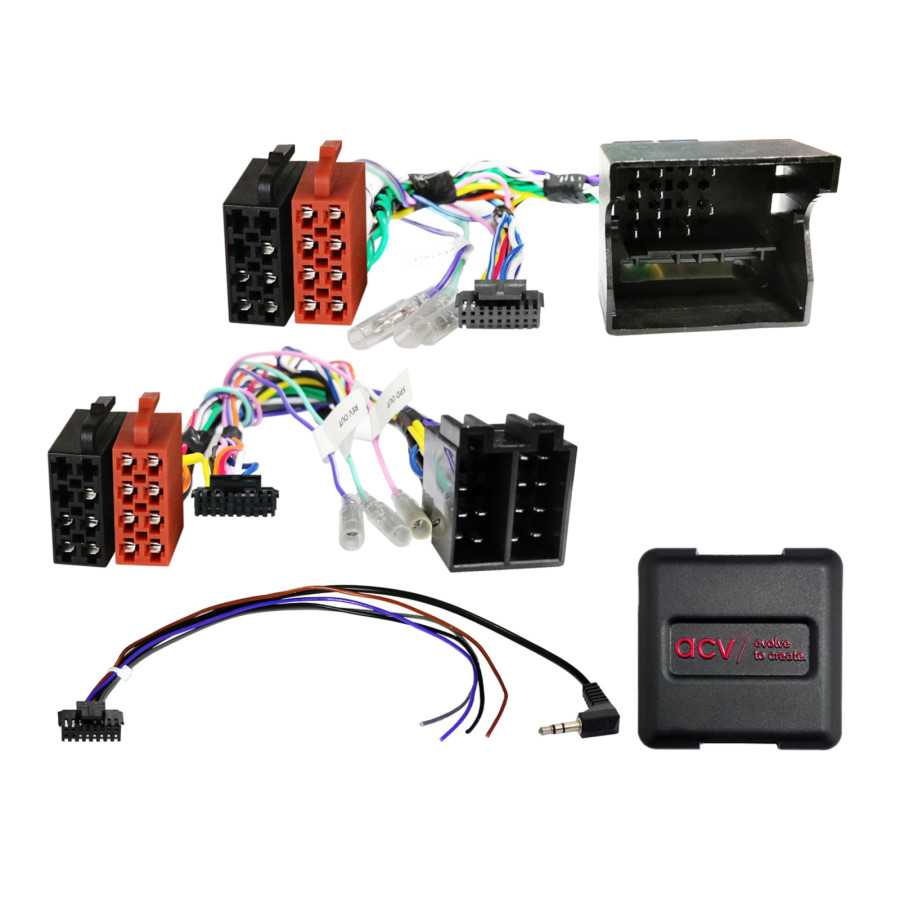

SWI Mercedes/Smart/VW ISO 40-polig Quadlock Multilead (42smc00c)

Rattkontrollgränssnitt

Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterns illustrerade kontakt med
den i din bil för att se till att du har rätt.

Kontrollera även om någon av
specificerad original fabriksradio är installerad i ditt fordon!

Anmärkning:

CAN-buss

Anslutning: 40-polig Quadlock Mercedes-kontakt
Anslutning: ISO

Anslutning: OEM rattfjärrkontroll > 3,5 mm anslutning / lös kabel

Mercedes-fordon med 1-DIN Audio 5 OEM-enhet
Mercedes-fordon med 2-DIN Audio 20 OEM-enhet
Mercedes-fordon med 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation

Mercedes-fordon med Audio 50 APS Comand NTG2/NTG2.5 OEM-navigering:
Tidsinställning stöds inte > Koda fordon till OEM-enhet om möjligt Ljud 20

Smarta fordon med 2-DIN OEM CD-enhet
Smarta fordon med Comand OEM-navigering med 40-polig Quadlock

Fordon VW Crafter med RCD 2001 1-DIN OEM-enhet
VW Crafter-fordon med RCD 3002 2-DIN OEM-enhet
Fordon VW Crafter med RNS 4001 / RNS 5001 OEM Navigation

Fordon med radioförberedelse Kontrollera CAN-bussanslutningen och ISO-kontakttilldelningen före installationen genom att mäta med OEM-enheten:
Felaktig anslutning skadar gränssnittet

Fordon utan ISO-kontakttilldelning:
Stift 7: +12V tändström Plint 15
Stift 6: +12V belysning Plint 58

CAN-bussanslutning:
Invändig CAN-bussfördelare i fordonets fotutrymme
CAN-buss blå/CAN high <> vit/CAN low alternativ > luftkonditioneringen blev röd/brun CAN high <> brun CAN low

Backsignal stöds inte alltid:
Backsignal på förarsidan +12V vit/blå alternativ

Fordon med radioförberedelse utan OEM-HU:
LFB Mercedes/VW Crafter ISO radioförberedelse lös > Artikel 42smc017-0

DIP-omkopplarinställningar för tillverkaren av eftermonteringsenheten (se BDA)

Kompatibel med alla fordon från LFB-gränssnittet:

LFB Mercedes diverse Fahrzeuge/Smart 40Pin Quadlock lös> Artikel: 42xmc001-0
LFB Mercedes olika Fahrzeuge/Smart(W454)/VW ISO förlorar > Artikel: 42xmc002-0

För nästa fordon, vänligen:

Mercedes
Mercedes A-klass (C169/W169) 2004-10-04 - 2008-04-08
Mercedes A-klass (C169/W169) 06/2008 - 06/2012
Mercedes B-klass (T245) 07/2005 - 04/2008
Mercedes B-klass (T245) 04/2008 - 09/2011
Mercedes C-klass (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-klass (CL203) 06/2008 - 02/2011*
Mercedes CLK-klass (W209) 04/2005 - 01/2010
Mercedes CLS-klass (C219) 04/2008 - 09/2010
Mercedes E-klass (S211/W211) 03/2008 - 01/2009
Mercedes G-klass (W463) 04/2007 - 06/2008
Mercedes G-klass (W164) 09/2008 - 06/2012
Mercedes GL-Klass (X164) 09/2006 - 05/2009
Mercedes GL-Klass (X164) 05/2009 - 07/2012
Mercedes M-klass (W164) 07/2005 - 04/2008**
Mercedes M-klass (W164) 10/2008 - 07/2011**
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-klass (W251) 09/2005 - 05/2007
Mercedes R-klass (W251) 05/2007 - 05/2010
Mercedes SLK-klass (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Smart
Smart For Four (W454) 01/2004 - 04/2007

VW CRAFTER
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Följande signaler tillhandahålls:
Fordon som återimporteras eller fordon med annan programvara kan vara inkompatibla vad gäller funktioner.

röd: +12V tändningspol 15
orange: +12V belysningsterminal 58
lila/vit: +12V reverseringssignal
grön: jord GND handbromssignal

Total utgångsström: max 100 mA.

Strömkrav större än 100 mA:
1 relä Spolmotstånd 75 Ohm min.
2 reläer Spolmotstånd 150 Ohm min.

Fjärrkontroll på ratten

*Fordon med Harman Kardon OEM-ljudsystem > Artikel: 13-1190-53
**Fordon med Harman Kardon OEM-ljudsystem > Artikel: 13-1190-52**

Kompatibilitet

Lämplig för:
Mercedes Benz A-klass 2004-2012 (169)
Mercedes Benz B-klass 2005-2011 (245)
Mercedes Benz C-klass 2000-2007 (203)
Mercedes Benz CLK-Klass 2002-2010 (209)
Mercedes Benz M-klass 2005-2011 (164)
Mercedes Benz R-klass 2006-2020 (251)
Mercedes Benz SLK-Klass 2008-2011 (171)
Mercedes-Benz Sprinter 2006-2018 (906)
Mercedes Benz Viano 2003-2014 (639)
Mercedes-Benz Vito 2003-2014 (639)
Volkswagen Crafter 2012-2014

---

Garanti

2 år
