Gränssnitt för rattkontroll
Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.

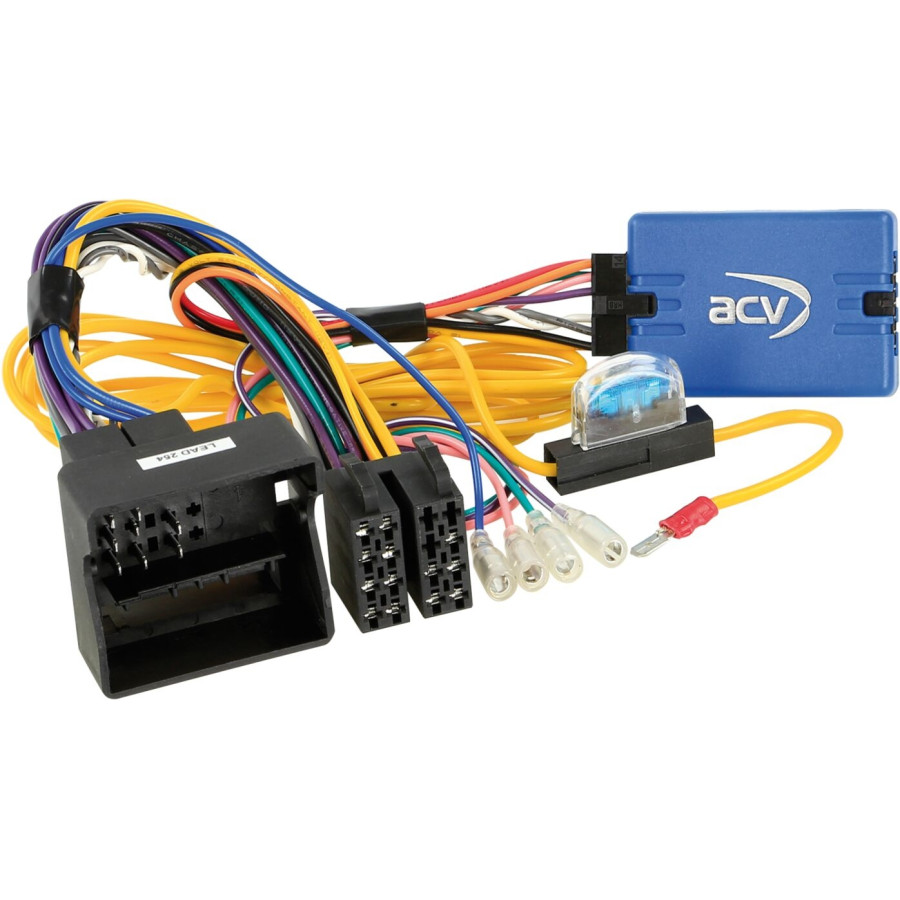

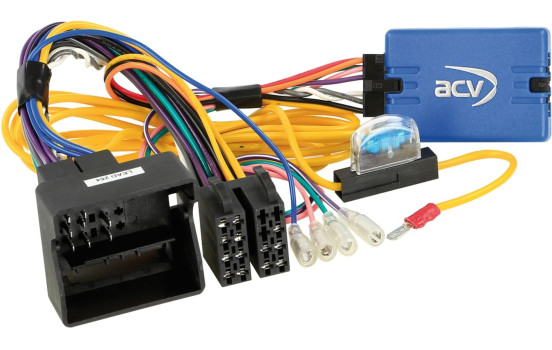

Jämför den illustrerade kontakten på adaptern med
den i din bil för att se till att du har rätt.
Kontrollera också om någon av de
specificerad original fabriksradio är installerad i ditt fordon!
Anmärkningar:
OBS:
CAN buss
Anslutning: 40-polig Quadlock Mercedes-kontakt
Anslutning: +12V kontinuerlig ström gul plint 30 batteri avsäkrat
Fordon med OEM-enhet Audio 15 / Audio 40 / Audio 45
Fordon med OEM-enhet Audio 10 endast ljudfunktion stöds
Fordon med Pioneer OEM-enhet > Ta bort Pioneers ledningsnät
Fordon med Garmin OEM-enhet > OEM-backkamera kan inte anpassas
Fordon med OEM-kamera:
Backkameraadapter Fakra(m)>Cinch(m) OEM-kamera > Artikel: 771000-2011
Fordon med E-Call:
E-Call underhåll Mercedes Sprinter/V-Class > Artikel: 1424-27-0
Backväxelsignal stöds inte:
Backsignal > +12V förarsida A-stolpe 1,5mm vit/blå
Lämplig för följande fordon:
Mercedes Vito (W447) 10/2014 - 02/2019
Mercedes Vito (W447) 05/2019 - 2023
Följande signaler är tillgängliga:
Återimporterade fordon eller fordon med annan programvara kan vara funktionsinkompatibla.
röd: +12V tändklämma 15
orange: +12V belysningsterminal 58
rosa: hastighetssignal
grön: jordad GND handbromssignal
Lastkapacitet för alla utgångar: 100 mA max.
Strömbehov större än 100 mA:
1 reläspolemotstånd 75 Ohm min.
2 reläspolemotstånd 150 Ohm min.
Rattfjärrkontroll Anslutningskabel för följande radiotillverkare:
LFB kabel 42s/acv > Alpine jack: 42ctalpinelead
LFB-kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead LFB-kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktleadLFB-kabel 42s/acv > Blaupunkt/China HU/Kenwood 3-kabel: 42ctchinahulead/acv-kabel: 42ctchinahulead/acv-kabel: 42ctchinahulead/acv
LFB kabel 42s/acv > JVC 1 kabel/jack: 42ctjvcleadLFB kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB-kabel 42s/acv > Multilead olika enheter: 42ctmultileadLFB-kabel 42s/acv > Multilead olika enheter/Pioneer 2022>: 42ctmultilead3
LFB-kabel 42s/acv > Multilead olika enheter/Pioneer 2022>: 42ctmultilead5LFB-kabel 42s/acv > Panasonic 1-kabel: 42ctpanasoniclead
LFB-kabel 42s/acv > Blaupunkt/Kenwood/Pioneer-jack: 42ctpioneerlead
LFB-kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> anslutning lös: 42ctpioneerlead2LFB-kabel 42s/acv > Enheter med LFB-inlärningsfunktion: 42ctsmartlead
LFB-kabel 42s/acv > Blaupunkt/Kenwood/Sony-anslutning: 42ctsonylead
LFB-kabel 42s/acv > XZent/Zenec 1-kabel: 42ctzeneclead
Lämplig för: Mercedes Benz Vito 2015-2021 (447)
