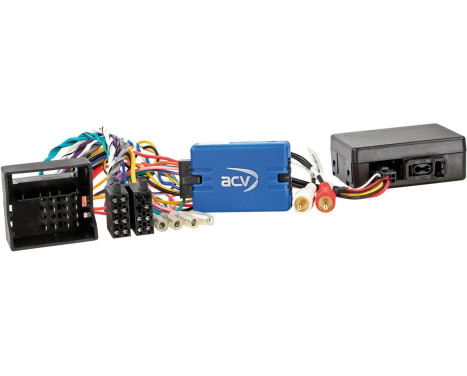

SWI Mercedes Benz olika modeller med Quadlock

Ratten styr Mercedes
Behåll de ursprungliga rattfjärrkontrollfunktionerna när du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterpluggarna som visas med de i ditt fordon och kontrollera om de passar optiskt och tekniskt.
Kontrollera också att en av de specificerade originalradioapparaterna från fabriken är installerade i ditt fordon,

Anmärkning:
CAN buss

Anslutning: 40-polig Quadlock Mercedes-kontakt
Anslutning: OEM ljudsystem MOST25 > Cinch röd/vit

Fordon med 2-DIN Audio 20 OEM-enhet
Fordon med 2-DIN Audio 50 APS Comand NTG2/ NTG2.5 OEM Navigation
Fordon med MOST25 OEM ljudsystem*

Fordon utan Audio 10 OEM-enhet
Fordon utan Comand 2.0 / 2.5 OEM-navigering
Fordon utan D2B OEM ljudsystem

Cinch > Främre förförstärkarutgång Retrofit radio
Fader-funktionen stöds inte

Lämplig för följande fordon

Mercedes A-klass (C169/W169) 10/2004 - 04/2008
Mercedes A-klass (C169/W169) 06/2008 - 06/2012
Mercedes B-klass (T245) 07/2005 - 04/2008
Mercedes B-klass (T245) 04/2008 - 09/2011
Mercedes C-klass (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLK-klass (W209) 04/2005 - 01/2010
Mercedes GL-klass (X164) 09/2006 - 05/2009
Mercedes GL-klass (X164) 05/2009 - 07/2012
Mercedes M-klass (W164) 07/2005 - 04/2008
Mercedes M-klass (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-klass (W251) 09/2005 - 05/2007
Mercedes R-klass (W251) 05/2007 - 05/2010

Följande signaler ges:

Importerade fordon eller fordon med annan programvara kan ha inkompatibla funktioner.

röd: +12V kontaktanslutning plint 15
orange: +12V belysningsklämma 58
lila/vit: +12V reverseringssignal
grön: jordad GND handbromssignal

Lastkapacitet för alla utgångar: 100 mA max.

Strömbehov större än 100 mA:
1 reläspolemotstånd 75 Ohm min.
2 reläspolemotstånd 150 Ohm min.

Rattfjärrkontroll

OEM ljudsystem MOST25 stöds

*OEM-tilläggskomponenter > Ta bort CD-växlare/TV-tuner/telefonmodul från MOST-ringen:
Fiberoptisk kontakt MOST ring > Artikel: 771000-2100
Fiberoptisk slinga (f) MOST-ring > Artikel: 771000-2101


Anslutningskabel för följande radiotillverkare:

SWI ACV-kabel > Alpine: 42ctalpinelead
SWI ACV-kabel > Parrot: 42ctasteroidlead
SWI ACV-kabel > Bosch-Blaupunkt >2010: 42ctblaupunktledning
SWI ACV-kabel > Blaupunkt/China HU/Kenwood: 42ctchinahulead
SWI ACV-kabel > Clarion: 42ctclarion ledning
SWI ACV-kabel > JVC: 42ctjvclead
SWI ACV-kabel > Kenwood: 42ctkenwoodlead
SWI ACV-kabel > Multilead olika enheter: 42ctmultilead
SWI ACV-kabel > Panasonic: 42ctpanasoniclead
SWI ACV-kabel > Blaupunkt/Kenwood/Pioneer: 42ctpioneerlead
SWI ACV-kabel > Blaupunkt/Kenwood/Sony: 42ctsonylead
SWI ACV-kabel > XZent/Zenec: 42ctzenclead


Lämplig för:
Mercedes Benz A-klass 2004-2012 (169)
Mercedes Benz B-klass 2005-2011 (245)
Mercedes Benz C-klass 2004-2007 (203)
Mercedes Benz CLK-klass 2005-2010 (209)
Mercedes Benz GL-klass 2006-2012 (164)
Mercedes Benz M-klass 2005-2011 (164)
Mercedes Benz R-klass 2005-2010 (251)

---

Garanti

2 år
