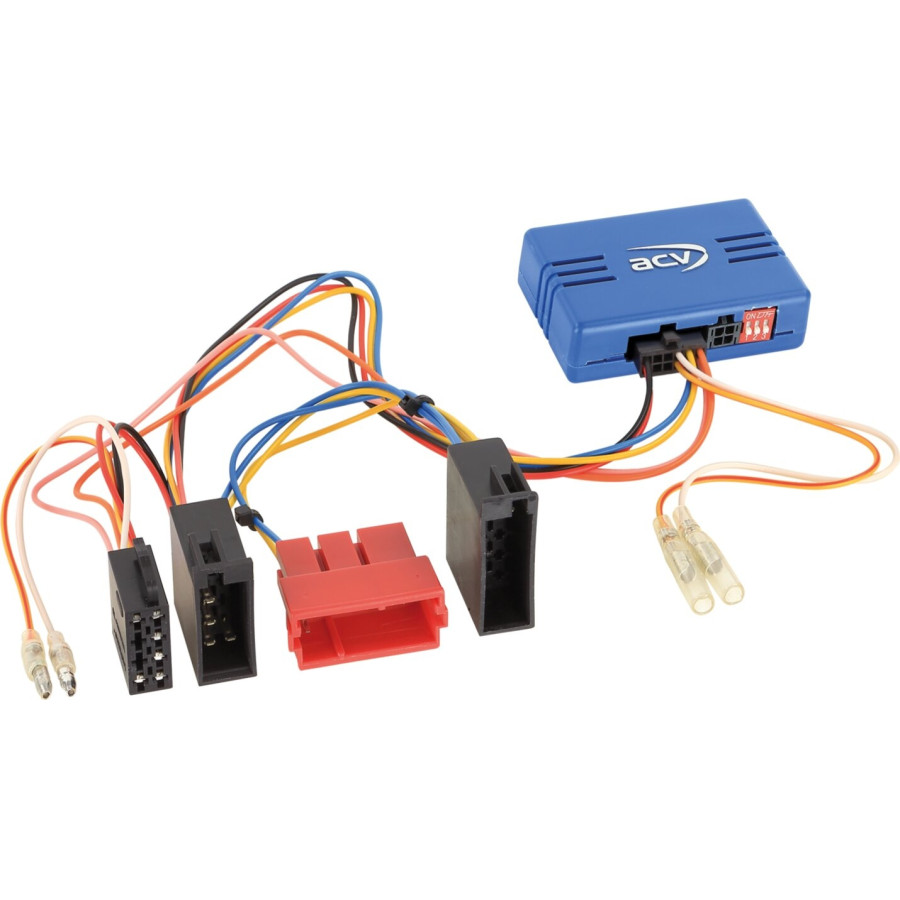

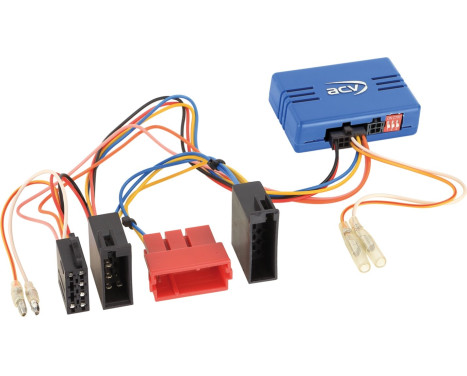

SWI Mercedes Benz olika fordon ISO/10 Pin ISO

Ratten styr Mercedes Benz

Behåll de ursprungliga rattfjärrkontrollfunktionerna när du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterpluggarna som visas med de i ditt fordon och kontrollera om de passar optiskt och tekniskt.
Kontrollera också att en av de specificerade originalradioapparaterna från fabriken är installerade i ditt fordon,

OBS:

CAN-buss

Anslutning: ISO / 10-polig ISO Mercedes-kontakt > Artikel: 42cx27

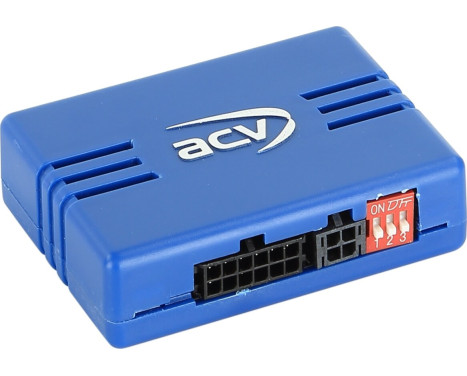

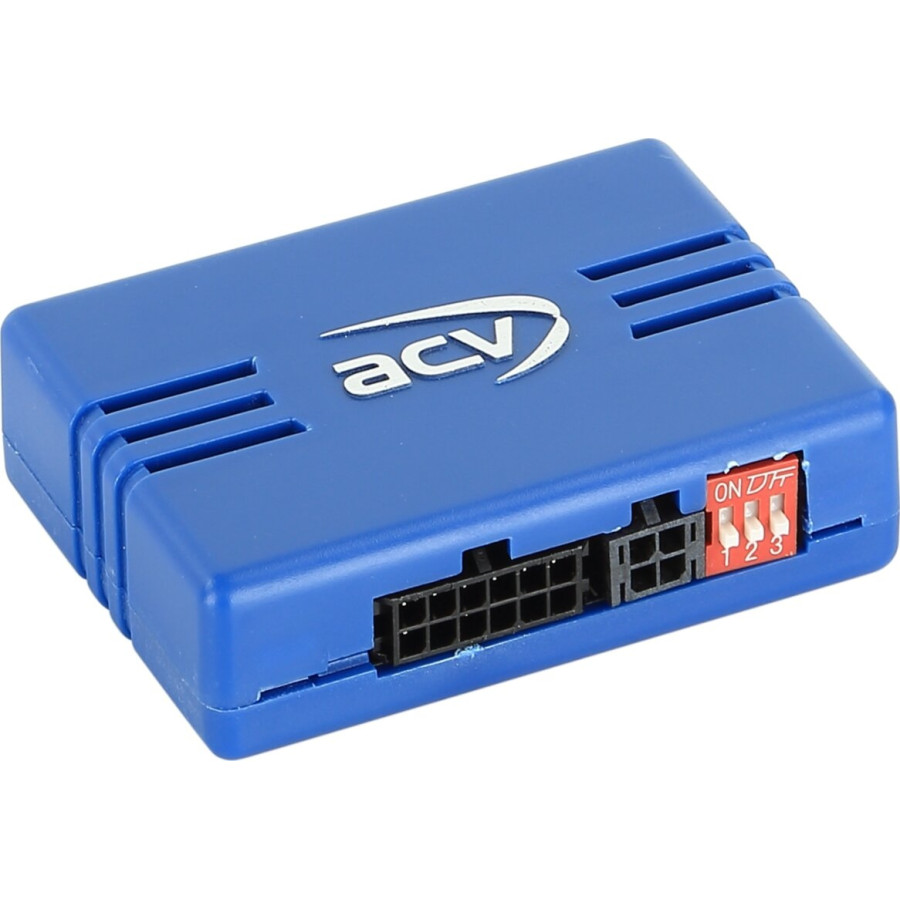

Kontrollera dopp-omkopplarens läge

Fordon med radiopreparering
Fordon med Audio 5 / Audio 10 OEM-enhet
Fordon med Audio 30 APS OEM-navigering
Fordon med Comand 2.0/2.5 OEM-navigering

Fordon med CAN-bussanslutning: 10-stifts ISO

Fordon med annan komfort interiör CAN-bussanslutning:

Kontrollera anslutning och tilldelning före installation med OEM-enhet

brun-röd roterad: CAN hög
blev brun: CAN låg

olika kabelfärger, 18-polig AMP-kontakt möjlig

CAN-buss till CAN-buss fördelartröskelpanel
CAN-buss till luftkonditioneringssystem
CAN-buss i mini ISO-kontakt: Pin 1 Kan låg / Pin 2 Kan hög
CAN-buss i 8-polig ISO-kontakt: Pin 7 CAN hög / Pin 6 CAN låg
CAN-buss i 18-polig AMP-kontakt: Pin 8 CAN låg / Pin 9 CAN hög / inte Robert-Bosch CAN

OEM-enheter med ISO-blockkontakt ISO-expansionshögtalare 10cm > Artikel: 1322-02

Lämplig för följande fordon:

Mercedes A-klass (W169) 10/2004 - 04/2012
Mercedes A-klass (C169) 11/2004 - 07/2011
Mercedes B-klass (T245) 06/2005 - 06/2011
Mercedes C-klass (W203) 03/2000 - 01/2005
Mercedes CLK-klass (C208) 07/1999 - 03/2003
Mercedes CLK-klass (C209) 03/2002 - 05/2005
Mercedes E-klass (W210) 06/1999 - 12/2002
Mercedes SL-klass (R230) 08/2001 - 02/2006
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Följande signaler tillhandahålls:

Återimporterade fordon eller fordon med annan programvara kan vara funktionsinkompatibla.

rosa: +12V tändklämma 15 1,5A max.
orange: +12V belysningsplint 58 0,1A max.
vit: +12V backsignal 1,5A max.
gul/grön gul/röd: hastighetssignal

Rattfjärrkontroll

Anslutningskabel för följande radiotillverkare:

Flera olika enheter: 42arc100

Alpine 3,5 mm jackanslutning: 42arc101
Blaupunkt 2010> 3,5 mm jackanslutning: 42arc107
Blaupunkt 2010 > Key1 / Key2 / (GND) kontakt: 42arc000
Kina HU Key1 / Key2 / (GND) kontakt: 42arc000
Clarion 3,5 mm-kontakt: 42arc104
Digital Dynamics enkelkabelkontakt: 42arc108
ESX Key1 / Key2-anslutning: 42arc000
JVC 3,5 mm-kontakt: 42arc104
JVC enkelkabelanslutning: 42arc105
Kenwood enkelkabelkontakt: 42arc105
Kenwood 2017>3,5 mm hörlursuttag: 42arc107
Kenwood 2020>Key1/Key2/GND-kontakt: 42arc000
Pioneer 3,5 mm-kontakt: 42arc107
Snooper Key1 / Key2-anslutning: 42arc000
Sony 3,5 mm kontaktanslutning: 42arc107
XZent enkelkabelkontakt: 42arc108
Zenec enkelkabelkontakt: 42arc108

Lämplig för:
Mercedes Benz A-klass 2004-2012 (169)
Mercedes Benz B-klass 2005-2011 (245)
Mercedes Benz C-klass 2000-2005 (203)
Mercedes Benz CLK-klass 1999-2003 (208)
Mercedes Benz CLK-klass 2002-2005 (209)
Mercedes Benz E-klass 1999-2002 (210)
Mercedes Benz SL-klass 2001-2006 (230)
Mercedes Benz SLR-klass 2003-2009 (199)
Mercedes Benz Sprinter 2006-2018 (906)
Mercedes Benz Vito 2003-2023 (639)
Mercedes Benz Viano 2010-2023 (639)

---

Garanti

2 år
