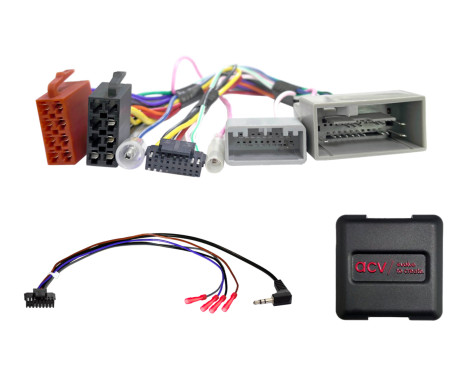

SWI Honda Fit/ HRV/ Jazz 24/20-polig inkl. flerkabel (42sho008)

Behåll de ursprungliga rattkontrollerna när du byter ut den ursprungliga radion.
av en eftermarknadsradio.

Beroende på fordonets utrustning och eftermarknadens funktionalitet och programvara
inbyggd enhet kan vissa kontrollfunktioner saknas eller bero på andra funktioner
ersättas.

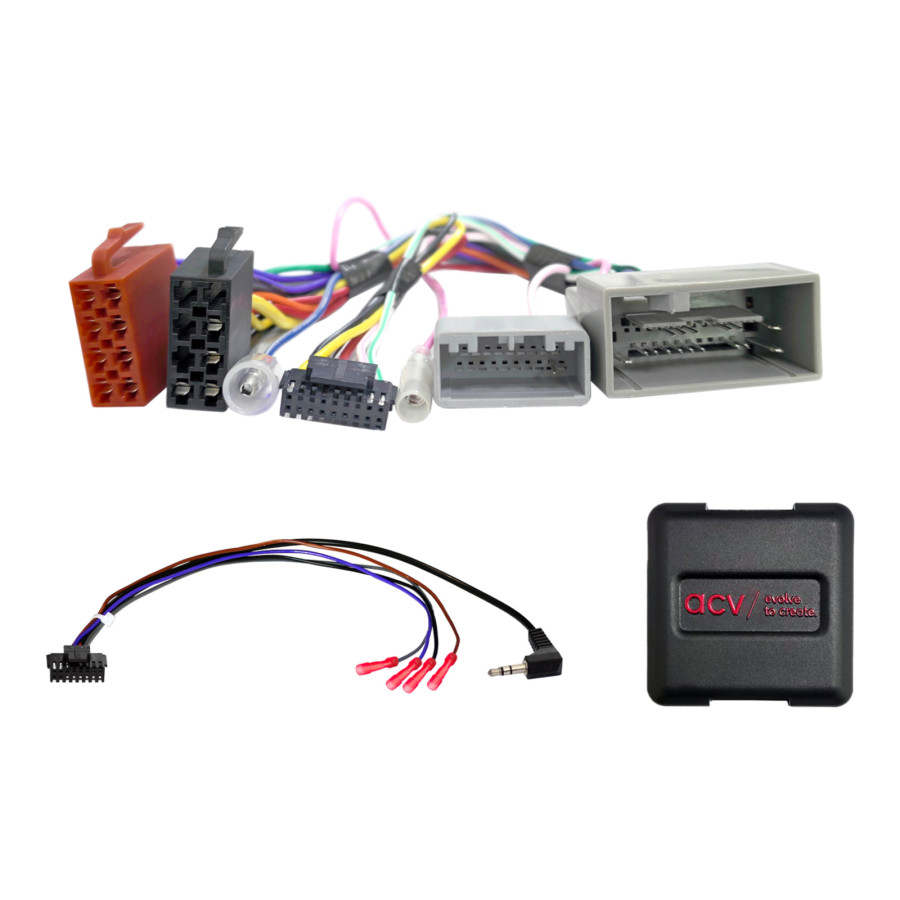

Jämför adapterkontakterna som visas på bilden med de i din bil och kontrollera om de visuellt
och passar tekniskt sett.

Kontrollera också om någon av de nämnda originalfabriksradiorna var installerad i din bil.

Kontrollera före slutmontering att fordonet fungerar, fordonsinställningar och
Rattkontrollerna fungerar korrekt.

Anmärkning:

Analog

kontakt: 24-stifts / 20-stifts Honda

kontakt: OEM SWC > 3,5 mm anslutning / lös kabel

fordon utan Honda Connect-system OEM-navigationssystem utan vred

Datum-/tidsinställningar stöds inte
Filassistansfunktioner stöds inte

DIP-omkopplarinställningar enligt tillverkaren av eftermonteringsenheten
(se manualen)

Ansökan:
Honda City 2013 – 2019
Honda Fit (GK) 09/2015 - 06/2020
Honda HR-V (RU) 05/2015 - 08/2018*
Honda HR-V (RU) 10/2018 - 07/2021*
Honda Jazz (GK) 09/2015 - 06/2020

Följande signaler tillhandahålls:

Återimporterade fordon eller fordon med annan programvara kan ha olika funktioner.
vara oförenlig.

SWC
fordon med OEM-navigationssystem

Allmänna installationsanvisningar:

Kontrollera:
1: Kontrollera alla kontrollfunktioner och fordonsinställningar på originalbilradion.
2: Koppla bort den ursprungliga bilradion medan den är strömlös.
3: Kontrollera att alla gränssnittsanslutningar är korrekta i spänningslöst tillstånd.

Anslutning och anslutningssekvens:
1: Kontrollera gränssnittets inställningar och hårdvarukonfiguration i spänningslöst tillstånd.
2: Kontrollera konfigurationen av radioanslutningskabeln i spänningslöst tillstånd.
3: Anslut radioanslutningskabeln enligt bruksanvisningen för HU-eftermonteringen.
4: Anslut alla andra anslutningar enligt användarmanualen för HU-eftermonteringen.
5: Anslut hela installationen till fordonet, med huvudanslutningen sist.
ansluten.
6: Konfigurera gränssnittsprogramvaran enligt instruktionerna i produktbeskrivningen och
i manualen.
7: Installera den eftermonterade apparaten enligt bruksanvisningen för eftermonteringsenheten
monterad enhet (fjärrkontroll på ratten/kamera/FSE/fantommatning för
antenn och andra delar).
8: Funktionstest av rattfjärrkontrollen och fordonet

Ändringar i konfigurationen av gränssnittet och radioanslutningskabeln:

1: Ändra konfigurationen (spänningslös)
2: Återanslut, se punkterna 5 till 8 ovan.

Vid fel på gränssnittet eller fordonet:
1: Installera om OEM-HU:n
2: Använd OEM-hubben
3: Utför CAN-bussavaktivering
4: Kontrollera gränssnittets hårdvarukonfiguration
5: Återinkoppling efter CAN-bussavaktivering, se punkterna 5 och 6 ovan.

Ytterligare anslutningar, ändringar av anslutningar, alternativa anslutningar, anslutningar
av lösa kablar eller förlängningar av lösa kablar som i informationstexten eller manualen
listas, tjänar endast som vägledning och är avsedda som information för en
utbildad specialiserad installatör.

Ytterligare anslutningar, ändringar av kabelhärvans kabelkonfiguration eller användning av
alternativa anslutningar eller utökningar:

1: Anslutningar och modifieringar får endast utföras av en utbildad person.
specialiserad installatör.
2: Anslutningar och modifieringar måste kontrolleras före anslutning.
tillverkarens godkännanden eller tillverkarens garantivillkor som påverkas av ändringarna
kan påverkas
3: Anslutningar och modifieringar måste kontrolleras för funktion och korrekthet före anslutning.
kontrolleras genom att mäta dem och jämföra dem med kabelallokeringsschemat för
fordon.
4: Anslutningar och modifieringar utförs på eget ansvar, utan
garanti på funktionalitet.
5: Anslutningar och modifieringar utförs på eget ansvar, utan
någon garanti gällande skador på fordonet, eftermarknadsenheten eller
gränssnittet.
6: Modifieringar av den förmonterade kabelhärvan kan ogiltigförklara produktgarantin.
ogiltigförklara

Lämplig för:
Honda Fit 2015-2020
Honda HR-V 2015-2021
Honda Jazz 2015-2020

---

Garanti	2 år
för varumärkes	CAN-bus
