SWI Honda Civic/CR-V/S2000 20-polig Honda blå inkl. multikabel (42sho009)

Behåll de ursprungliga rattkontrollerna när du byter ut den ursprungliga radion.
av en eftermarknadsradio.

Beroende på fordonets utrustning och eftermarknadens funktionalitet och programvara
inbyggd enhet kan vissa kontrollfunktioner saknas eller bero på andra funktioner
ersättas.

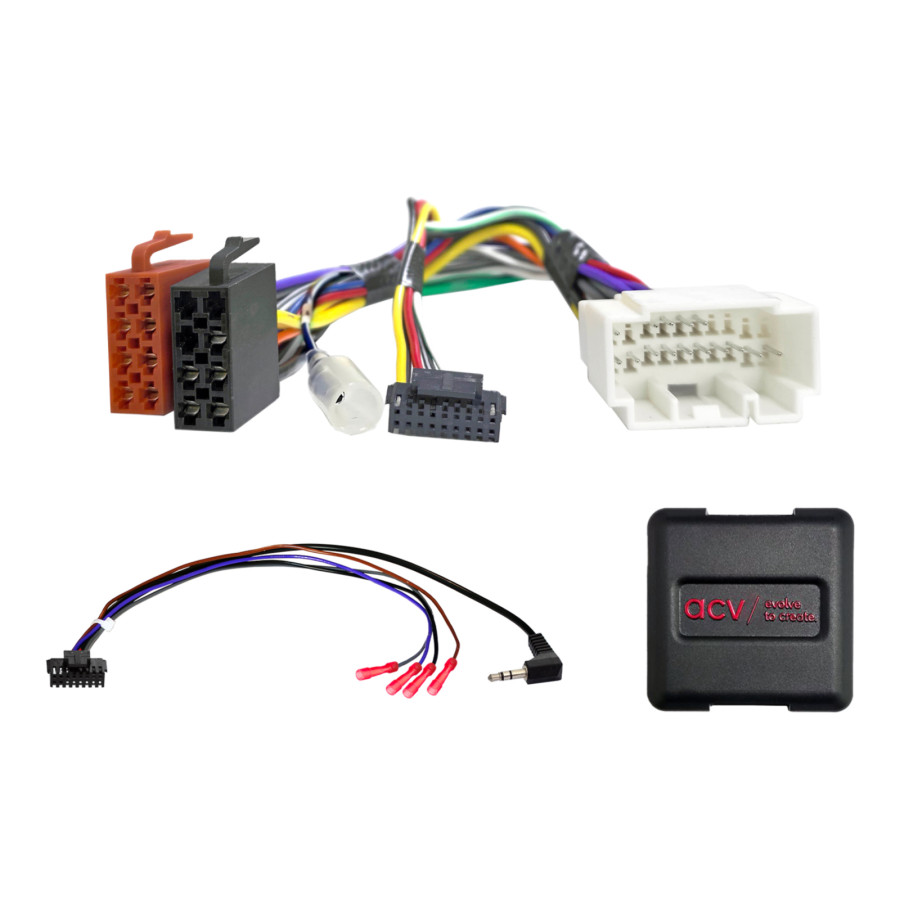

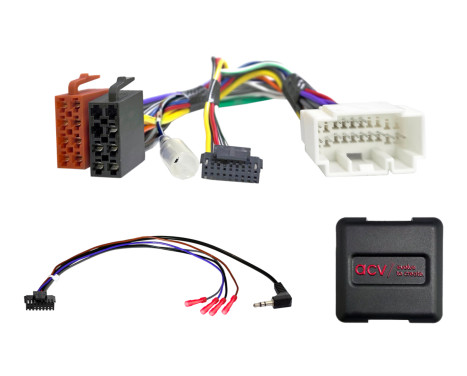

Jämför adapterkontakterna som visas på bilden med de i din bil och kontrollera om de visuellt
och passar tekniskt sett.

Kontrollera också om någon av de nämnda originalfabriksradiorna var installerad i din bil.

Kontrollera före slutmontering att fordonet fungerar, fordonsinställningar och
Rattkontrollerna fungerar korrekt.

Anmärkning:

Analog

kontakt: 20-polig Honda blå
kontakt: OEM SWC > 3,5 mm anslutning / lös kabel
fordon med Alpine OEM-bilradio
fordon med 5 SWC-funktioner*

DIP-brytarinställningar för tillverkaren av eftermonteringsenheten
(se manualen)

Ansökan:

Honda Civic (EU/ES/EP/EM/EV) 03/2001 - 09/2005*
Honda Civic Hybrid (FD) 01/2004 - 02/2006*
Honda CR-V (RD8/RD9) 11/2004 - 12/2006
Honda S2000 (AP1) 10/1998 - 01/2004

Följande signaler är tillgängliga:

Återimporterade fordon eller fordon med annan programvara kan ha olika funktioner.
vara oförenlig.

SWC

*fordon med 3 SWC-funktioner > artikel: 42k-1131-002

Allmänna installationsanvisningar:

Kontrollera:
1: Kontrollera alla kontrollfunktioner och fordonsinställningar på OEM-HU:n.
2: Koppla bort OEM-hubben medan du gör spänningslös.
3: Kontrollera att alla gränssnittsanslutningar är korrekta, spänningslösa.

Anslutning och anslutningssekvens:
1: Kontrollera gränssnittets inställningar och hårdvarukonfiguration med strömmen avstängd.
2: Kontrollera konfigurationen av HU-anslutningskabeln, med strömmen avstängd.
3: Anslut HU-anslutningskabeln enligt användarmanualen för den eftermonterade HU:n.
4: Anslut alla andra anslutningar enligt användarmanualen för HU-eftermonteringen.
5: Anslut hela installationen till fordonet, med huvudanslutningen sist.
ansluten.
6: Konfigurera gränssnittsprogramvaran enligt instruktionerna i produktbeskrivningen och
i manualen.
7: Konfigurera den eftermonterade HU:n enligt användarmanualen för eftermonteringen.
inbyggd enhet (fjärrkontroll/kamera/handsfree-kit/fantommatning för ratten)
antennen och andra delar).
8: Funktionstest av rattfjärrkontrollen och fordonet

Ändringar i konfigurationen av HU-gränssnittet och anslutningskabeln:
1: Ändra konfigurationen (spänningslös)
2: Återanslut, se punkterna 5 till 8 ovan.
Vid fel på gränssnittet eller fordonet:
1: Installera om OEM-HU:n
2: Använd OEM-hubben
3: Inaktivera CAN-bussen
4: Kontrollera gränssnittets hårdvarukonfiguration
5: Återanslutning efter att CAN-bussen har avaktiverats, se punkterna 5 och 6 ovan.

Ytterligare anslutningar, ändringar av anslutningar, alternativa anslutningar, anslutningar
av lösa kablar eller förlängningar av lösa kablar som i informationstexten eller manualen
listas, tjänar endast som vägledning och är avsedda som information för en
utbildad specialiserad installatör.

Ytterligare anslutningar, ändringar av kabelhärvans kabelkonfiguration eller användning av
alternativa anslutningar eller utökningar:
1: Anslutningar och modifieringar får endast utföras av en utbildad person.
specialiserad installatör.
2: Anslutningar och modifieringar måste kontrolleras före anslutning.
tillverkarens godkännanden eller tillverkarens garantivillkor som påverkas av ändringarna
kan påverkas.
3: Anslutningar och modifieringar måste kontrolleras för funktion och korrekthet före anslutning.
kontrolleras genom att mäta dem och jämföra dem med kabelallokeringsschemat för
fordon.
4: Anslutningar och modifieringar utförs på eget ansvar, utan
garanti på funktionalitet.
5: Anslutningar och modifieringar utförs på eget ansvar, utan
någon garanti gällande skador på fordonet, eftermarknadsenheten eller
gränssnittet.
6: Modifieringar av den förmonterade kabelhärvan kan ogiltigförklara produktgarantin.
ogiltigförklara

Lämplig för:
Honda Civic 2001-2006
Honda CR-V 2004-2006
Honda S2000 1998-2004

---

Garanti	2 år
för varumärkes	CAN-bus
