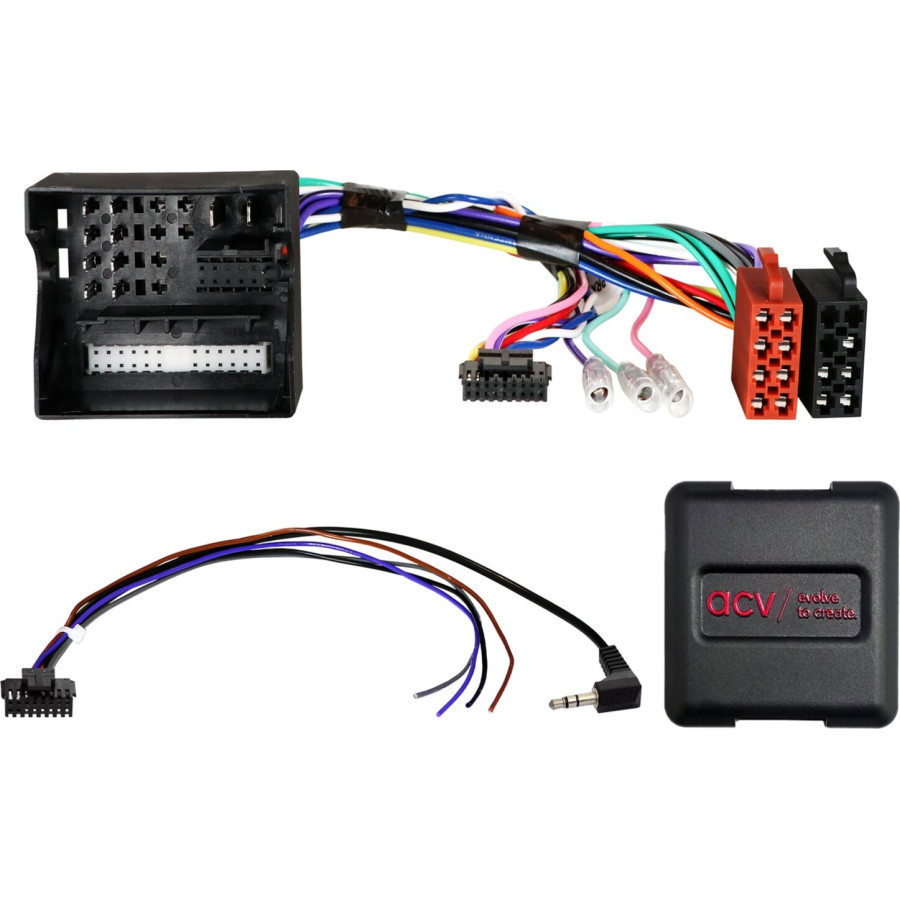

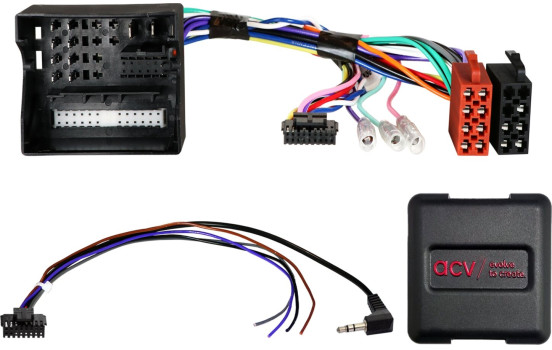

SWI Ford Vehicles 40-polig Quadlock Multilead CAN-buss (42sfo003)

Rattkontrollgränssnitt

Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterns illustrerade kontakt med
den i din bil för att se till att du har rätt.

Kontrollera även om någon av
specificerad original fabriksradio är installerad i ditt fordon!

Anmärkning:

CAN-buss
analog fjärrkontroll på ratten

Anslutning: 40-polig Quadlock Ford-kontakt
Anslutning: OEM rattfjärrkontroll > 3,5 mm-jack / lös kabel

Fordon med 5000C / 6000CD / 6006CD / Sony OEM-enhet
Fordon med ljudsystem OEM-navigering med kartfack framtill

Fordon med CAN-buss

Nuvarande rum A:
Stift 16 +12V tändström Plint 15 inte tilldelad
Stift 9 CAN-High blå/vit (färgerna kan variera)
Stift 10 CAN-Låg lila (färgerna kan variera)
MQS-rum B:
Stift 6 Grå/gul analog rattfjärrkontroll (färgerna kan variera)
Stift 8 Blå analog rattfjärrkontroll GND (färgerna kan variera)
Stift 11 Backsignal +12V (om sådan finns)
Stift 12 Hastighetspulssignal (om tilldelad)

Fordon utan 7-tums navigationssystem i originalfärg med integrerad klimatkontroll
Fordon utan CAN-bussstödd PDC*

DIP-omkopplarinställningar för tillverkaren av eftermonteringsenheten (se BDA)

Lämplig för följande fordon:

Ford C-Max (DM2) 2003-11 - 2007-05
Ford C-Max (DM2) 05/2007 - 09/2010
Ford Fiesta (JH1/JD3) 10/2005 - 09/2008
Ford Focus (DA3) 2004-11 - 2008-03
Ford Focus (DA3) 02/2008 - 03/2011
Ford Fusion (JU2) 2005-10-2012
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6) 05/2010 - 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005*
Ford Mondeo III (B4Y/B5Y/BWY) 05/2005 - 06/2007*
Ford Mondeo IV (BA7) 06/2007 - 10/2010*
Ford Mondeo IV (BA7) 11/2010 - 08/2014*
Ford S-Max (WA6) 06/2006 - 04/2010
Ford S-Max (WA6) 05/2010 - 05/2015
Ford Transit (F**6) 07/2006 - 03/2014
Ford Transit Connect (P*2) 06/2006 - 07/2013

Följande signaler ges:

Fordon som återimporteras eller fordon med annan programvara kan vara funktionellt inkompatibla.

röd: +12V tändningspol 15
orange: +12V belysningsterminal 58
lila/vit: +12V reverseringssignal
rosa: hastighetssignal
grön: jord GND handbromssignal

Utgångsbelastningskapacitet: max 250 mA.

Strömkrav större än 250 mA:
1 relä Spolmotstånd 75 Ohm min.
2 reläer Spolmotstånd 150 Ohm min.

Fjärrkontroll på ratten

*Fordon med PDC > funktionstest utan OEM-enhet
*Fordon med PDC utan funktion > Artikel: 42sfo011

Lämplig för:
Ford C-Max 2003-2010
Ford Fiesta 2005-2008
Ford Focus 2004-2011
Ford Fusion 2005-2012
Ford Galaxy 2006-2014
Ford Mondeo 2007-2014
Ford S-Max 2006-2014
Ford Transit 2006-2013
Ford Kuga 2008-2012
Ford Transit Connect 2004-2013

---
