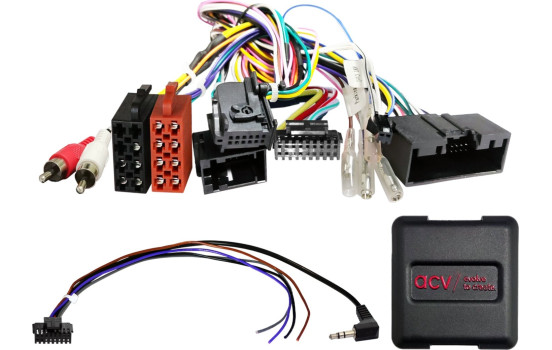

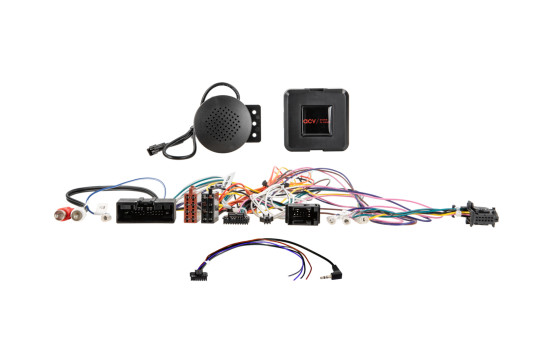

SWI Ford Diverse Fordon 24Pin/Display Multilead

Rattkontrollgränssnitt

Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterns illustrerade kontakt med
den i din bil för att se till att du har rätt.

Kontrollera även om någon av
specificerad original fabriksradio är installerad i ditt fordon!

Anmärkning:

CAN-buss

Anslutning: 24-polig Ford-kontakt
Anslutning: OEM rattfjärrkontroll > 3,5 mm-jack / lös kabel
Anslutning: AMP-skärmkontakt > OEM-skärm
Anslutning: OEM-displaykontakt > gränssnitt
Anslutning: OEM AUX > Cinch(hane) röd/vit

Fordon med ratt-OK och/eller röstfunktionsknapp
Fordon med OEM-display*
Fordon med CD-spelare under bildskärmen
Fordon med SYNC > SYNC-funktion stöds inte
Fordon med OEM-navigering > Gränssnittsfunktionen är i vissa fall inte kompatibel

Inaktivera SYNC-funktioner och BT före installation
SYNC-nödsamtalfunktionen är inaktiverad med BT-funktionen

Undvik störningar i fordonsinställningarna på displayen:

Stäng av eftermonteringsenheten
Tryck på röstuppringningsknappen i upp till 2 sekunder för att komma åt inställningsmenyn.
Utför endast inställningar enligt beskrivningen i BDA

Vid fel i inställningsläget:

Återställning efter CAN-bussstopp

Skärmanslutningen kan behöva förlängas

Stödda fordonsinställningar
Fordon med liten display och 2 inställningsknappar till höger > Datuminställning stöds inte

DIP-omkopplarinställningar för tillverkaren av eftermonteringsenheten (se BDA)

Lämplig för följande fordon:
Ford B-MAX (JK8) 2012-10-09 - 2017-09-09
Ford C-MAX (DXA) 2010-11-05 - 2015-05-05*****
Ford C-MAX (DXA) 06/2015 - 12/2019*****
Ford Ecosport (JK8) 02/2014 - 10/2017
Ford Fiesta (JA8/JR8) 01/2013 - 06/2017
Ford Focus (DYB) 09/2011 - 09/2014
Ford Focus (DBY) 2014-10-08 - 2018-08-08
Ford Kuga (DM2) 03/2013 - 01/2017****/*****
Ford Kuga (DM2) 01/2017 - 12/2019****/*****
Ford Ranger (2AB) 12/2011 - 12/2015
Ford Transit Connect (PJ2) 12/2013 - 05/2018***
Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016**
Ford Transit Tourneo Connect (PJ2) 12/2013 - 05/2018***
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016**
Ford Transit (V363) (FCA/FAD) 08/2014 - 06/2016**
Ford Taurus 2008 - 2012

Följande signaler ges:

Fordon som återimporteras eller fordon med annan programvara kan vara funktionellt inkompatibla.

röd: +12V tändningspol 15
orange: +12V belysningsterminal 58
lila/vit: +12V reverseringssignal
rosa: hastighetssignal
grön: jord GND handbromssignal

Utgångsbelastningskapacitet: max 250 mA.

Strömkrav större än 250 mA:
1 relä Spolmotstånd 75 Ohm min.
2 reläer Spolmotstånd 150 Ohm min.

Fjärrkontroll på ratten

PDC bakre stöd
Stödda varningssignaler
Fordonsinställningar som stöds

*Fordon utan OEM-display LFB Ford diverse fordon 24-polig utan display > Artikel: 42xfo015 under förberedelse
**Fordon med Euro5-utsläppsstandard
**Fordon med Euro6-utsläppsstandard LFB Ford diverse fordon 24-polig USB/AUX > Artikel: 42xfo018 under förberedelse
***Fordon med liten skärm
****Fordon utan OEM-pekskärm
*****Skärmanslutningen kan behöva förlängas
*****Fordon med liten display och 2 inställningsknappar till höger: Datuminställning stöds inte

Ersättning för 42fo008

Lämplig för:
Ford Ranger 2012-2015
Ford B-Max 2012-2017
Ford Kuga 2013-2019
Ford Fiesta 2012-2017
Ford C-Max 2010-2019
Ford Focus 2011-2018
Ford Transit Custom 2012-2016
Ford Escape 2013-2020
Ford Ecosport 2014-2017
Ford Transit Connect 2013-2018
Ford Taurus 2008-2012

---

Garanti

2 år
