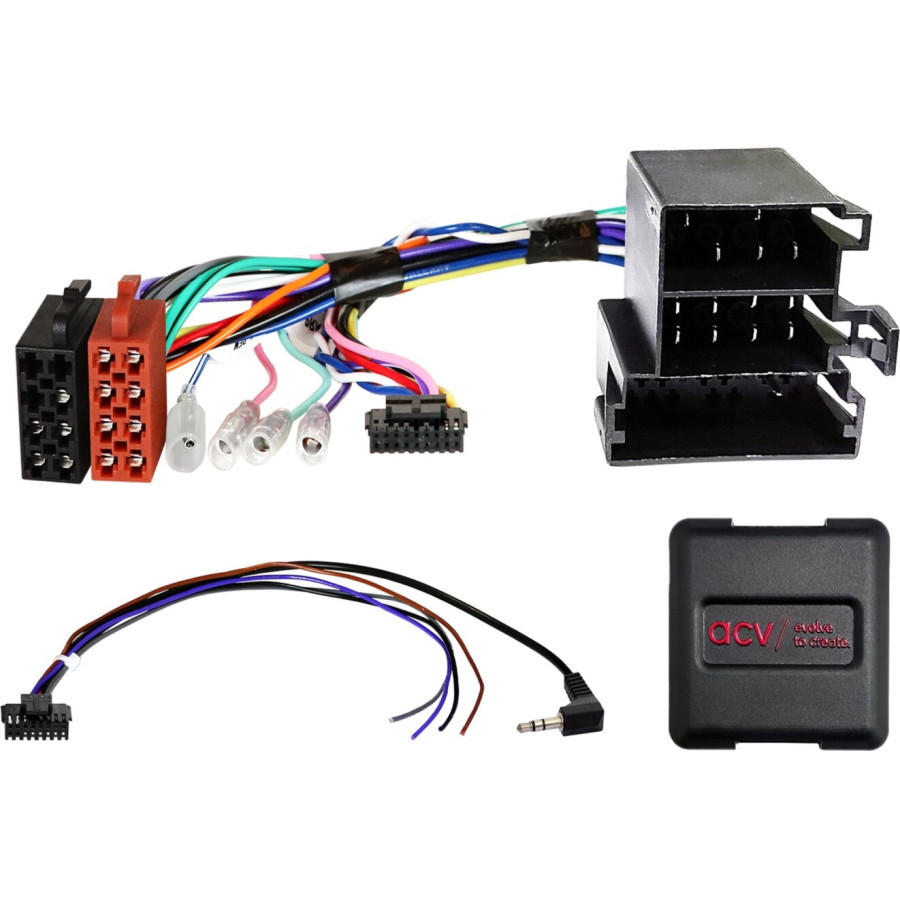

SWI Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multiled (42sfa004)

Rattkontrollgränssnitt

Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterns illustrerade kontakt med
den i din bil för att se till att du har rätt.

Kontrollera även om någon av
specificerad original fabriksradio är installerad i ditt fordon!

Anmärkning:

CAN-buss

Anslutning: ISO / Mini-ISO
Anslutning: OEM rattfjärrkontroll > 3,5 mm-jack / lös kabel

blå: +12V Amp fjärrkontroll

Fordon med Blaupunkt / Bosch / Delphi / VDO OEM-enhet
Fordon med CAN-buss i ISO-strömkontakt

Fordon utan analog rattfjärrkontroll i mini-ISO-kontakt C-2
Fordon utan en Visteon/Daiichi/UConnect OEM-enhet
Fordon utan Magneti Marelli OEM-navigering

Fordon med Blue&Me > Blue&Me-modul måste förbli installerade

Fordon med originalljudsystem:
Adapter aktivt system Alfa Romeo/Lancia ISO>ISO > Artikel: 13-1001-50
Adapter aktivt system olika fordon ISO>ISO > Artikel: 13-1190-50

DIP-omkopplarinställningar för tillverkaren av eftermonteringsenheten (se BDA)

Lämplig för följande fordon:

Alfa Romeo
Alfa Romeo Giulietta (940) 05/2010 - 10/2013**
Alfa Romeo MiTo (955) 09/2008 - 10/2013***

Citron
Citroën Jumper (250) 11/2011 - 05/2014*
Citroën Nemo (A.) 08/2008 - 12/2015
Citroën Relay (250) 2011 - 2014

Fiat
Fiat 500 (ZAF 312) 10/2007 - 07/2015
Fiat Doblo (ZAF 263) 02/2010 - 01/2015
Fiat Ducato (ZAF 250) 06/2011 - 05/2014*
Fiat Fiorino (ZAF 225) 04/2008 - 07/2016
Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010
Fiat Idea (ZAF 350) 11/2005 - 01/2008
Fiat Punto (ZAF 199) 05/2010 - 12/2010
Fiat Punto (ZAF 199) 01/2011 - 01/2012
Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011
Fiat Qubo (ZAF 225) 09/2008 - 07/2016

Vadställe
Ford Ka (RU8) 02/2009 - 05/2017

Opel
Opel Combo D (Combo D) 01/2012 - 08/2018

Peugeot
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot Boxer (Y) 07/2011 - 05/2014*

Följande signaler tillhandahålls:

Fordon som återimporteras eller fordon med annan programvara kan vara funktionellt inkompatibla.

röd: +12V tändningspol 15
orange: +12V belysningsterminal 58
lila/vit: +12V reverseringssignal
rosa: hastighetssignal
grön: jord GND handbromssignal

Utgångsbelastningskapacitet: max 250 mA.

Strömkrav större än 250 mA:
1 relä Spolmotstånd 75 Ohm min.
2 reläer Spolmotstånd 150 Ohm min.

Fjärrkontroll på ratten

*Fordon med 8 knappar/funktioner för rattfjärrkontroll
*Fordon med Delphi 2-DIN OEM-enhet pianolack med central kontrollknapp
**Fordon med Bosch OEM-enhet
***Fordon med original Blaupunkt-enhet

Lämplig för:
Fiat 500 2007-2015
Fiat Punto 2004-2018
Fiat Grande Punto 2005-2009
Fiat Punto EVO 2009-2011
Fiat Ducato 2012-2015
Fiat Doblo 2009-2015
Fiat Idea 2006-2012
Fiat Qubo 2008-2016
Fiat Fiorino 2008-2016
Citroën Nemo 2008-2015
Peugeot Bipper 2007-2015
Opel Combo 2012-2018
Alfa Romeo MiTo 2008-2013
Alfa Romeo Giulietta 2010-2013
Ford Ka 2009-2017

---

Garanti

2 år
