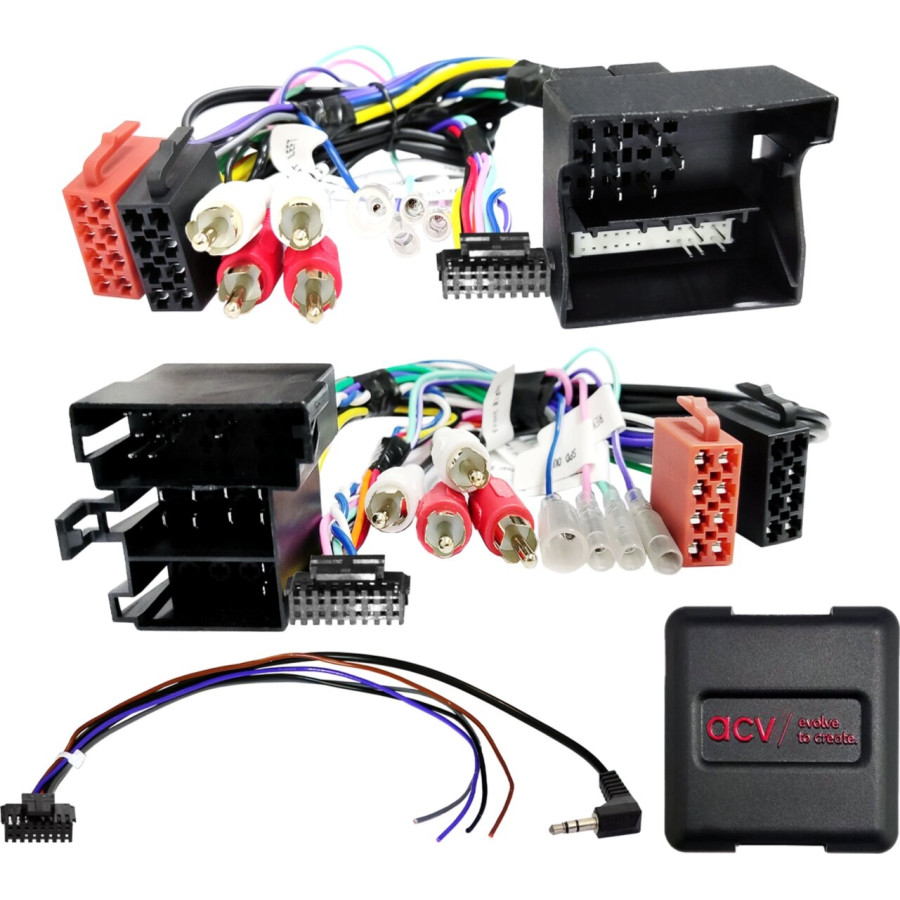

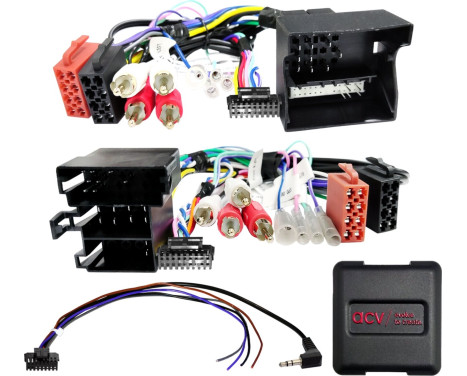

SWI Audi ISO/Mini ISO/Quadlock Multilead AMP>RCA (42sad00c)

Rattkontrollgränssnitt

Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterns illustrerade kontakt med
den i din bil för att se till att du har rätt.

Kontrollera även om någon av
specificerad original fabriksradio är installerad i ditt fordon!

Anmärkning:

CAN-buss

Anslutning: ISO / Mini ISO-kontakt
Anslutning: 40-polig Quadlock VAG-kontakt
Anslutning: OEM rattfjärrkontroll > 3,5 mm-jack / lös kabel
Anslutning: OEM-ljudsystem 2-kanals / 4-kanals > Cinch(hane) fram/bak

blå: +12V förstärkarfjärrkontroll

Fordon med Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN OEM-enhet med 2 vred
Fordon med Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM-enhet
Fordon med RNS-E 16:9 OEM-navigering

Fordon utan Bosch BNS 5.0 monokrom OEM-navigering*

Eftermonteringsenheter med förförstärkarutgångseffekt större än 3V

Eftermonteringsenheter ISO-kontakt med förförstärkarutgångseffekt mindre än 3 V:
LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO-förstärkare 2/4 kanaler > Artikel: 42xad008

Kompatibel med alla LFB Interface-fordon:

LFB Audi A1/A3/A4/A6/R8/TT 40-polig Quadlock-förstärkare 2/4 kanaler > Artikel: 42xad002
LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO-förstärkare 2/4-kanal > Del: 42xad008

Audi TT-fordon 08/2010 - 04/2010 med ett icke-fungerande OEM-ljudsystem:
Ljudsystemkodning från CAN-bussaktivering till fjärraktivering krävs om möjligt
Adress J525 > Fjärraktivering 1 (0xxx?xx)

Fordon med förstärkaravstängningsljud för ytterligare testning:
Störningsfilter LF jordavkoppling cinch > Artikel: 30.5000-01

DIP-omkopplarinställningar för tillverkaren av eftermonteringsenheten (se BDA)

Lämplig för följande fordon:
Audi A1 (8X) 07/2010 - 04/2018**
Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 05/2003 - 04/2005
Audi A3 (8P) 10/2004 - 04/2013
Audi A4 B6 (8E) 11/2000 - 10/2005
Audi A4 B7 (8E) 11/2004 - 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006
Audi Q3 (8U) 10/2011 - 11/2014**
Audi Q3 (8U) 02/2015 - 06/2018**
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8N) 09/1998 - 07/2006
Audi TT (8J) 09/2006 - 04/2010
Audi TT (8J) 08/2010 - 04/2014

Följande signaler tillhandahålls:

Fordon som återimporteras eller fordon med annan programvara kan vara funktionellt inkompatibla.

röd: +12V tändningspol 15
orange: +12V belysningsterminal 58
lila/vit: +12V reverseringssignal
rosa: hastighetssignal
grön: jord GND handbromssignal

Utgångsbelastningskapacitet: max 250 mA.

Strömkrav större än 250 mA:
1 relä Spolmotstånd 75 Ohm min.
2 reläer Spolmotstånd 150 Ohm min.

Fjärrkontroll på ratten

OEM-ljudsystem 2-kanals / 4-kanals

*Fordon med BNS 5.0 OEM-navigering LFB Audi/Seat/Skoda/VW diverse fordon 40-polig Quadlock > Artikel: 42a-1324-001
**Fordon med Chorus OEM-enhet med monokrom skärm**

Lämplig för:
Universell
Audi A1 2010-2018
Audi A2 1999-2005
Audi A3 2000-2013
Audi A4 2000-2009
Audi A6 2001-2006
Audi Q3 2011-2018
Audi R8 2007-2015
Audi TT 1998-2014

---

Garanti

2 år
