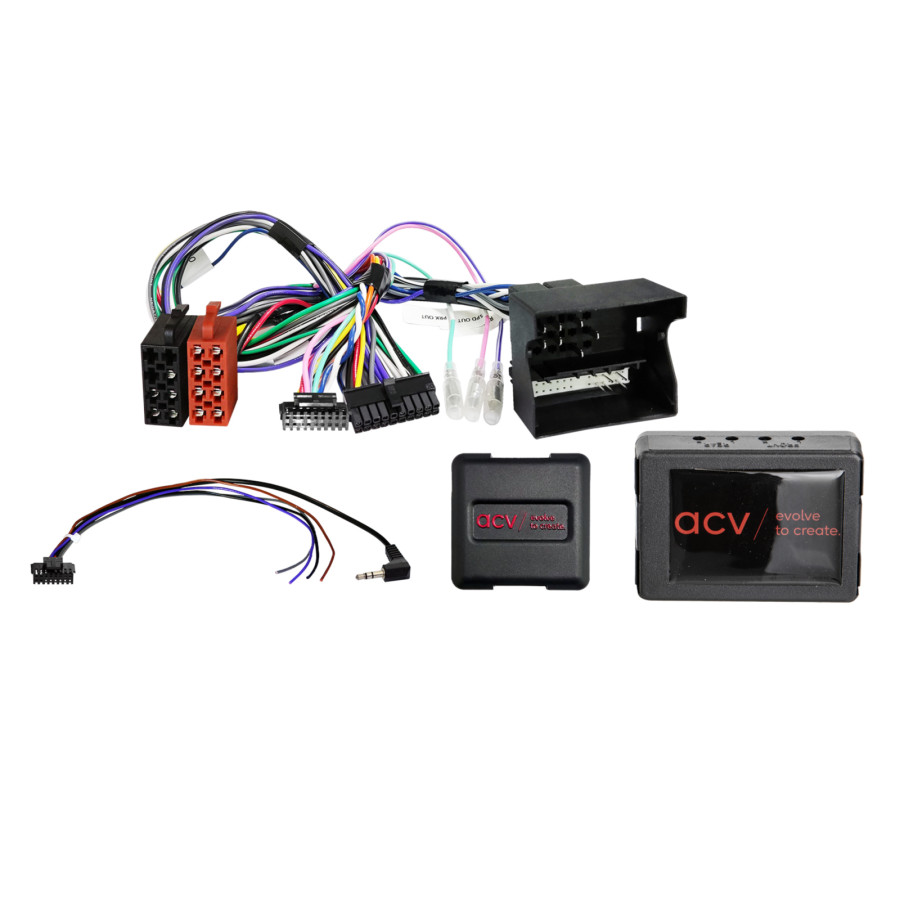

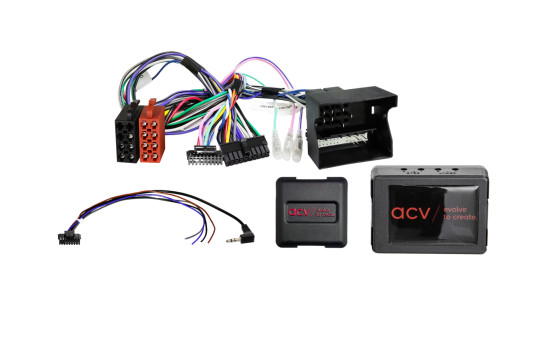

SWI Audi A3 / A4 / A6 / R8/ TT Quadlock Multilead Amp>Pro

Rattkontrollgränssnitt

Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterns illustrerade kontakt med
den i din bil för att se till att du har rätt.

Kontrollera även om någon av
specificerad original fabriksradio är installerad i ditt fordon!

Anmärkning:

CAN-buss

Anslutning: 40-polig Quadlock VAG-kontakt
Anslutning: OEM rattfjärrkontroll > 3,5 mm-jack / lös kabel
Anslutning: 2-kanals / 4-kanals OEM-ljudsystem > Högtalarutgång fram/bak, justerbar nivå

blå/vit: +12V förstärkarfjärrkontroll

Fordon med Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM-enhet
Fordon med RNS-E 16:9 OEM-navigering

Fordon utan Bosch BNS 5.0 monokrom OEM-navigering

Fordon med BNS 5.0 OEM-navigering:
LFB Audi/Seat/Skoda/VW diverse fordon 40-polig Quadlock > Artikel: 42a-1324-001
Adapter aktivt system Audi/VW Quadlock MQS-insats: 13-1424-25

Audi TT-fordon 08/2010 - 04/2010 med ett icke-fungerande OEM-ljudsystem:
Ljudsystemkodning från CAN-bussaktivering till fjärraktivering krävs, om möjligt
Adress J525 > Fjärraktivering 1 (0xxx?xx)

DIP-omkopplarinställningar för tillverkaren av eftermonteringsenheten (se BDA)

Lämplig för följande fordon:

Audi A1 (8X) 07/2010 - 04/2018*
Audi A3 (8P) 05/2003 - 04/2005
Audi A3 (8P) 10/2004 - 04/2013
Audi A4 B6 (8E) 11/2000 - 10/2005
Audi A4 B7 (8E) 11/2004 - 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006**
Audi Q3 (8U) 10/2011 - 11/2014*
Audi Q3 (8U) 02/2015 - 06/2018*
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8J) 04/2006 - 04/2010
Audi TT (8J) 08/2010 - 03/2014

Följande signaler tillhandahålls:

Återimporterade fordon eller fordon med annan programvara kan vara inkompatibla vad gäller funktioner.

röd: +12V tändningspol 15
orange: +12V belysningsterminal 58
lila/vit: +12V reverseringssignal
rosa: hastighetssignal
grön: jord GND handbromssignal

Utgångsbelastningskapacitet: max 250 mA.

Strömkrav större än 250 mA:
1 relä Spolmotstånd 75 Ohm min.
2 reläer Spolmotstånd 150 Ohm min.

Fjärrkontroll på ratten

OEM-ljudsystem 2-kanals / 4-kanals

*Fordon med Chorus OEM-enhet med monokrom skärm
*Fordon med RNS-E 16:9 OEM-navigationssystem

Lämplig för:
Universell
Audi A3 2003-2013
Audi A4 2000-2009
Audi A6 2000-2006
Audi TT 2006-2014
Audi A1 2010-2018
Audi Q3 2011-2018
Audi R8 2007-2015

---

Garanti

2 år
