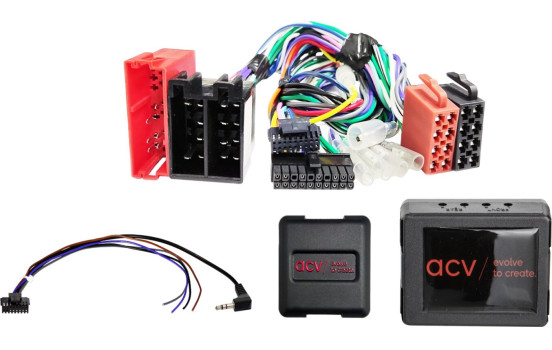

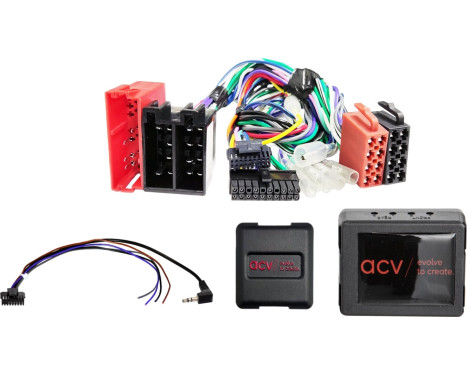

Rattkontrollgränssnitt
Behåll de ursprungliga rattfjärrkontrollfunktionerna,
om du byter in din fabriksradio mot en eftermarknadsradio.
Jämför adapterns illustrerade kontakt med
den i din bil för att se till att du har rätt.
Kontrollera även om någon av
specificerad original fabriksradio är installerad i ditt fordon!
Anmärkning:
CAN-buss
Anslutning: ISO / Mini-ISO
Anslutning: OEM rattfjärrkontroll > 3,5 mm-jack / lös kabel
Anslutning: OEM-ljudsystem 2-kanalig / 4-kanalig > utgång för främre/bakre högtalare*
Fordon med Blaupunkt / Matsushita / Grundig / Concert II / Symphony II / Chorus II 1-DIN OEM-enhet med 2 vred
Fordon med förstärkaravstängningsljud för ytterligare testning:
Störningsfilter LF massfrånkoppling RCA > Artikel: 30.5000-01
blå: +12V förstärkarfjärrkontroll
DIP-omkopplarinställningar för tillverkaren av eftermonteringsenheten (se BDA)
Lämplig för följande fordon:
Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 07/2003 - 05-2005
Audi A4 (B6/B7) 11/2000 - 02/2009
Audi A6 (4B/C5) 05/2001 - 03/2005
Audi TT (8N) 09/1998 - 07/2006
Följande signaler är tillgängliga:
Fordon som återimporteras eller fordon med annan programvara kan vara funktionellt inkompatibla.
röd: +12V tändningspol 15
orange: +12V belysningsterminal 58
lila/vit: +12V reverseringssignal
rosa: hastighetssignal
grön: jord GND handbromssignal
Utgångsbelastningskapacitet: max 250 mA.
Strömkrav större än 250 mA:
1 relä Spolmotstånd 75 Ohm min.
2 reläer Spolmotstånd 150 Ohm min.
Fjärrkontroll på ratten
OEM-ljudsystem 2-kanals / 4-kanals
*Justerbar nivå
Lämplig för: Universell
Audi A3 2003-2013
Audi A4 2000-2008
Audi TT 2006-2014
