2-DIN Volkswagen 10"/9"/7" Kit VW Golf 7 2012-2020 Info Adapter/Antenn

Radiopanel 10" / 9" / 7" och radioanslutningssats infoadapter VW

Många biltillverkare installerar sina egna fordonsspecifika radioapparater, som är optiskt anpassade till mittkonsolen.

Installationssatser innehåller alla delar som behövs för att byta ut en OEM-enhet.

Beroende på fordonets utrustning ingår alla adaptrar och gränssnitt som krävs för att använda eftermonteringsenheten och återställa fordonets funktioner.

Följ installationsrekommendationerna för de enskilda komponenterna.

Kontrollera OEM-enheten och fordonsmenyn för olika inställningar före installation.

Observera att i vissa fall stöds inte alla funktioner.
Till exempel Trailer Assist, E Call eller andra förarstöd- och komfortsystem.

Jämför de visade adapterkontakterna med de i ditt fordon och se till att de överensstämmer visuellt och tekniskt.

Kontrollera också om någon av de angivna originalradiorna från fabriken var installerad i ditt fordon.

Kontrollera fordonets funktioner och inställningar före slutlig installation.

Anmärkning:

Fordon med fjärrkontroll på ratten

CAN-buss

Anslutning: 52-polig Quadlock VAG-kontakt

blå: +12V antenn fjärrkontroll

Innan du installerar med OEM-enhet, kontrollera antennens fantomspänning genom att mäta:
Fordon med 8,5V-antennsystem > Artikel: 1524-29-1-0
Fordon med +12V-antennsystem > Artikel: 1524-70-1-0

10-tums modulära enheter med display och silverfärgad låda
10-tumsenheter med L-formad undersida

9-tums modulära enheter med display och Silverbox
9-tumsenheter med L-formad hölje i botten
9-tumsenheter kort hölje

7-tums modulära enheter med display och silverbox
7-tumsenheter med L-formad hölje i botten
7-tumsenheter kort hölje

Enhetsmontering med anpassade tillbehör
Display med specialanpassade tillbehör

Fordon med MIB II-system och OEM-enhet Composition Media

Öppna menyinställningar > Anslut lila/vit backväxelutgång
Inställningar för displaymeny > anslut cinch(m) gul till backkameraingången och konfigurera
Fordonsinställningar och fordonsinformation > speglas på backkameraingången på eftermonteringsmonitorn

Menyinställningar:
Tryck på musknappen eller röstknappen 5 gånger

Beroende på originalutrustning och programvara för fordonet:
Inte alla fordonsinställningar stöds
Inte alla fordonsfunktioner stöds
Inte all fordonsinformation visualiseras

E-samtal stöds inte

Fordon med e-call:
E-Call underhåll MAN/Seat/Skoda/VW 52-polig Quadlock > Artikel: 1424-28

Inte för fordon med:
med DE FLESTA OEM-ljudsystemen
med radioförberedelse
utan fabriksförmontering > Fjärrkontroll/högtalare/radio på ratten

Fordon med parkeringshjälp och främre PDC > Främre PDC visas efter att fordonet startat
Lämna displayen > Bekräfta via PDC-fordonsknappen

Lämplig för följande fordon:

VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020

Färg: Svart pianolack

Infälld radiodisplay på 10 tum: 242,5 x 147 mm
Installationsöppning 9â€? radiodisplay: 218,50 mm x 130 mm
Installationsurskärning 7â€? radiodisplay: 178 mm/173 mm x 102 mm/98 mm

Följande signaler är tillgängliga:

Fordon som återimporteras eller fordon med annan programvara kan vara inkompatibla vad gäller funktioner.

röd: +12V tändningspol 15
orange: +12V belysningsterminal 58
lila/vit: +12V backsignal
rosa: hastighetssignal
grön: jord GND handbromssignal

Total utgångsbelastning: max 100 mA.

Strömkrav större än 100 mA:
1 relä Spolmotstånd 75 Ohm min.
2 reläer Spolmotstånd 150 Ohm min.

Fjärrkontroll på ratten

Visualisering av klimatkontroll
Visualisering av optisk PDC
CAR-meny Stödda fordonsinställningar

Frivillig:

Adapter backkamera VW MIB II PQ MQS > Artikel: 771324-1037
E-Call underhåll MAN/Seat/Skoda/VW 52-polig Quadlock > Artikel: 1424-28

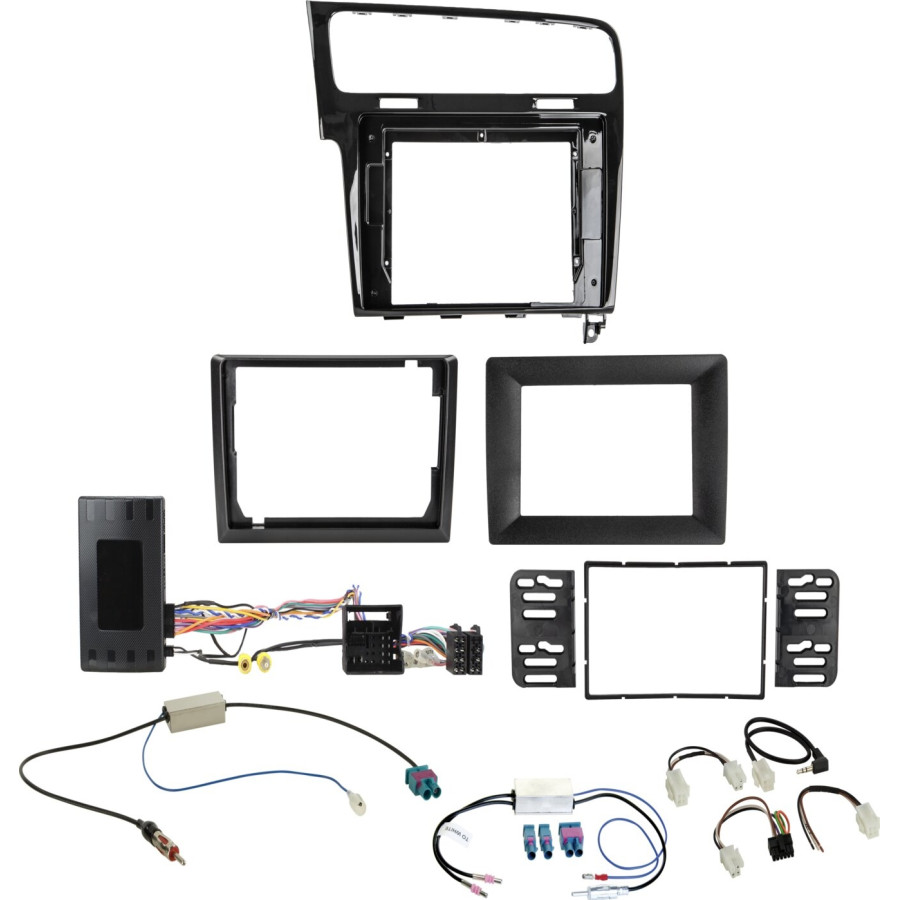

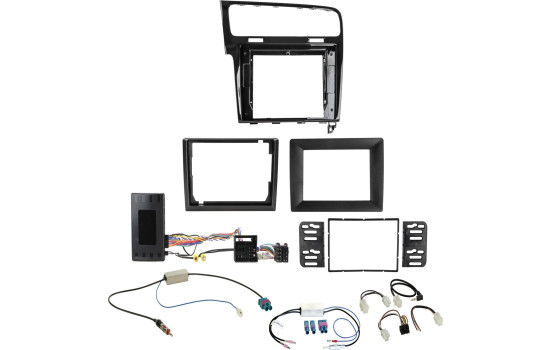

Leveransomfattning:

10" radiopanel VW Golf VII(AU) 2012-2020 Kit 9"/7" enheter > Artikel: 381320-38-3
Infoadapter MAN TGE/Seat/Skoda/VW 52-polig Quadlock LFB > Artikel: 43uvw04
LFB-kabel 42s/acv > Multilead diverse enheter/Pioneer lös > Artikel: 42ctmultilead3-0
Antennadapter Fakra(hane)(Set)>DIN(hane) 12V Phantom LEONI lös > Artikel: 1524-70-1-0
Antennadapter Fakra(hane)(dubbel)>DIN(hane) 8.5V LEONI lös > Artikel: 1524-29-1-0

Lämplig för:
Volkswagen Golf 7 2012-2020

---

Färg	Piano svart
Applikation	Färdiga
snäll	2-DIN
Garanti	2 år
