2-DIN-sats Ford Focus

2-DIN-sats Ford Focus

Många biltillverkare installerar sina egna fordonsspecifika radioapparater, som är visuellt anpassade till mittkonsolen. Därför behöver du ett passande radioskydd för att ersätta en vanlig DIN- eller dubbel DIN-radio kablar, antennadaptrar, adaptrar för rattfjärrkontroll, kameraadaptrar och aktiva systemadaptrar krävs.

Färg svart

Kan buss

Anslutning: 24-polig Ford-kontakt
Anslutning: AMP-displaykontakt > OEM-display
Anslutning: OEM displaykontakt > gränssnitt
Anslutning: OEM AUX > Cinch(m) röd/vit

Fordon med ratt OK och/eller röstfunktionsknapp
Fordon med OEM-display*
Fordon med CD-spelare under monitorn
Fordon med funktionen SYNC > SYNC stöds inte
Fordon med OEM-navigering > Gränssnittsfunktion är inte kompatibel i vissa fall

Inaktivera SYNC-funktioner och BT före installation
SYNC nödsamtalsfunktionen är avaktiverad med BT-funktionen

Undvik störningar med fordonsinställningarna på displayen:

Stäng av eftermonteringsenheten
Tryck på röstuppringningsknappen i upp till 2 sekunder för att ta fram inställningsmenyn
Utför endast inställningar som beskrivs i BDA
Vid funktionsfel i inställningsläget:

Återställ efter stillastående CAN-bussen

Displayanslutningen kan behöva utökas

Följande signaler ges:

Återimporterade fordon eller fordon med annan programvara kan vara inkompatibla när det gäller funktioner.

röd: +12V tändklämma 15
orange: +12V belysningsterminal 58
lila/vit: +12V backväxelsignal
rosa: hastighetssignal
grön: jordad GND handbromssignal

Total utgångsbelastning: 100 mA max.

Strömbehov större än 100 mA:
1 relä Spolemotstånd 75 Ohm min.
2 reläer Spolemotstånd 150 Ohm min.

Rattreglage

PDC stöds bak
Varningstoner som stöds
Fordonsinställningar stöds

*Fordon utan OEM display LFB Ford olika fordon 24Pin utan display > Artikel: 42sfo015

Anslutningskabel för följande radiotillverkare:

• Alpin jacka: 42ctalpinelead
• Papegoja 4 pin: 42ctasteroidlead
• Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
• Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
• Clarion-anslutning: 42ctclarion-kabel
• Garmin Vieoâ€? RV52 Stereo Dock 3 kabel: 42ctgarminlead
• JVC 1 kabel/jack: 42ctjvclead
• Kenwood 1 kabel: 42ktkenwoodlead
• Multilead olika enheter: 42ctmultilead
• Multilead olika enheter/Pioneer 2022>: 42ctmultilead3
• Multilead olika enheter/Pioneer 2022>: 42ctmultilead5
• Panasonic 1 kabel: 42ctpanasonic kabel
• Blaupunkt/Kenwood/Pioneer-jack: 42ctpioneerlead
• Pioneer AVH/DMH/SPH 2022> Lös anslutning: 42ctpioneerlead2
• Enheter med LFB-tune-in-funktion: 42ctsmartled
• Blaupunkt/Kenwood/Sony-anslutning: 42ctsonylead
• XZent/Zenec 1 kabel: 42ctzenclead

Lämplig för:

1. Ford Focus 2011-2014

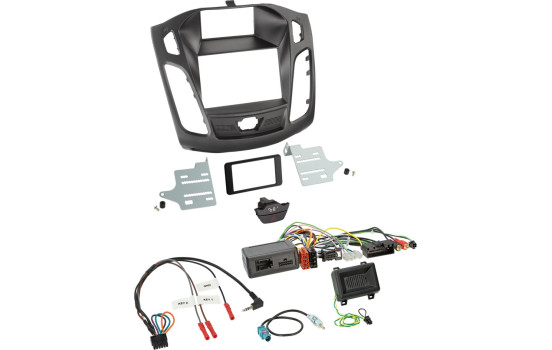

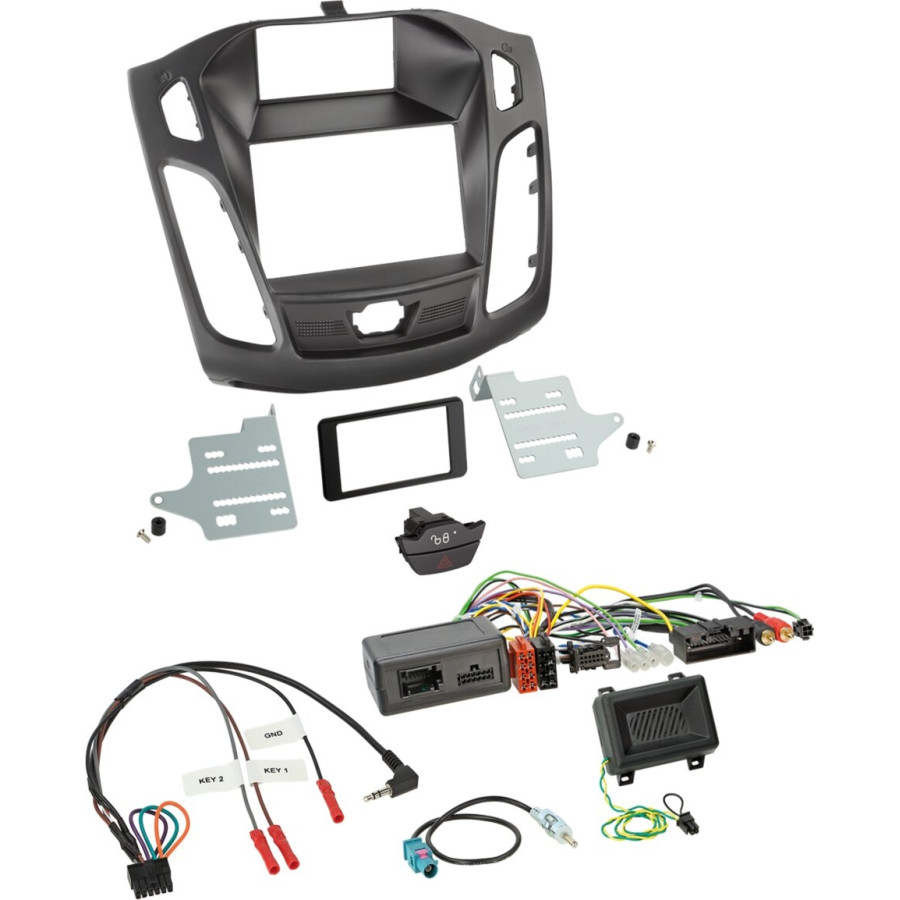

Leveransomfattning:

• 2-DIN radiopanel Ford Focus (DYB) 03/2011-09/2014 svart > Del: 381114-23-1
• LFB Ford olika fordon 24pin/display kontakt > Del: 42sfo008-0
• LFB-kabel 42s/acv > Multilead olika enheter > Artikel: 42ctmultilead-0
• Antennadapter Fakra(m)>DIN(m) passiv > Artikel: 1524-01-0
• Ford larm/centrallÃ¥sbrytare > Art.: 261114-02-0

---

Färg	Svart
Applikation	Installationsram
format	2-DIN
Garanti	2 år
