2-DIN Kit Ford Custom 2012-2016 Euro 5 Silver

2-DIN Kit Ford Custom 2012-2016 Euro 5 Silver

Många biltillverkare installerar sina egna fordonsspecifika radioapparater, som är visuellt anpassade till mittkonsolen. Installationssatser innehåller alla delar som behövs för att ersätta en OEM-enhet. Beroende på fordonets utrustning ingår alla adaptrar och gränssnitt som krävs för att driva eftermonteringsenheten och återställa fordonsfunktioner. Observera monteringsrekommendationerna för de enskilda komponenterna. I vissa fall stöds inte alla fordonsfunktioner. Till exempel Trailer Assist, E Call eller andra förarassistanssystem. Före installation, kontrollera OEM-enheten och fordonsmenyn för olika inställningar. Beroende på fordonsutrustningen och omfattningen av funktioner och programvara för eftermonteringsanordningen kan individuella styrfunktioner utelämnas eller ersättas med andra funktioner. Jämför adapterpluggarna som visas med de i ditt fordon och se till att de matchar visuellt och tekniskt. Kontrollera också om en av de angivna originalradioapparaterna från fabriken var installerade i ditt fordon. Innan den slutliga installationen, kontrollera att fordonets funktioner, fordonsinställningar och rattfjärrkontrollen fungerar korrekt.

Anmärkning:

CAN buss

Anslutning: 24-polig Ford-kontakt
Anslutning: AMP-displaykontakt
Anslutning: OEM AUX > Cinch(m) röd/vit

Fordon med ratt OK och/eller röstfunktionsknapp
Fordon med OEM display
Fordon med Euro5 utsläppsstandard
Fordon med SYNC > SYNC-funktionen stöds inte
Fordon med OEM-navigering > Gränssnittsfunktion delvis inte kompatibel

Radioramtillbehör beroende på OEM-enhet:
Ford varningsljusströmbrytare/centrallåsbrytare > Artikel: 261114-02
Ford airbag indikeringslampa > Artikel: 261114-03
Ford-korthållare > Artikel: 261114-04

Inaktivera SYNC-funktioner och BT före installation
SYNC nödsamtalsfunktionen är avaktiverad med BT-funktionen

Förhindra funktionsfel med fordonsinställningarna på displayen:

Stäng av eftermonteringsenheten
Tryck på språkvalsknappen i högst 2 sekunder för att ta fram inställningsmenyn.
Utför endast inställningar som beskrivs i BDA

Vid funktionsfel i inställningsläget:

Återställ efter stillastående CAN-bussen

Lämplig för följande fordon:

Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016

Färg: Phoenix silver

Infällt urtag för radiodisplay: 172mm x 98,5mm

Följande signaler är tillgängliga:

Fordon som återimporteras eller fordon med annan programvara kan vara funktionsinkompatibla.

röd: +12V tändklämma 15
orange: +12V belysningsanslutning plint 58
lila/vit: +12V backväxelsignal
rosa: hastighetssignal
grön: jordad GND handbromssignal

Total utgångsbelastning: 100 mA max.

Strömbehov större än 100 mA:
1 relä Spolemotstånd 75 Ohm min.
2 reläer Spolemotstånd 150 Ohm min.

Rattfjärrkontroll

PDC stöds bak
Varningstoner som stöds
Fordonsinställningar stöds

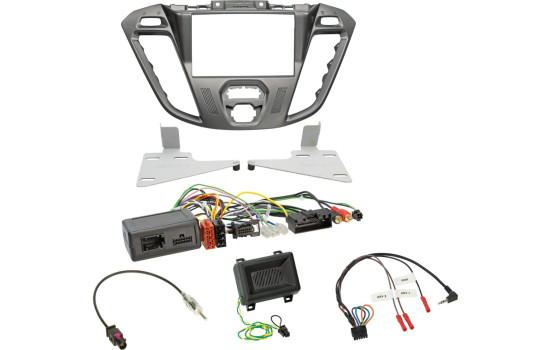

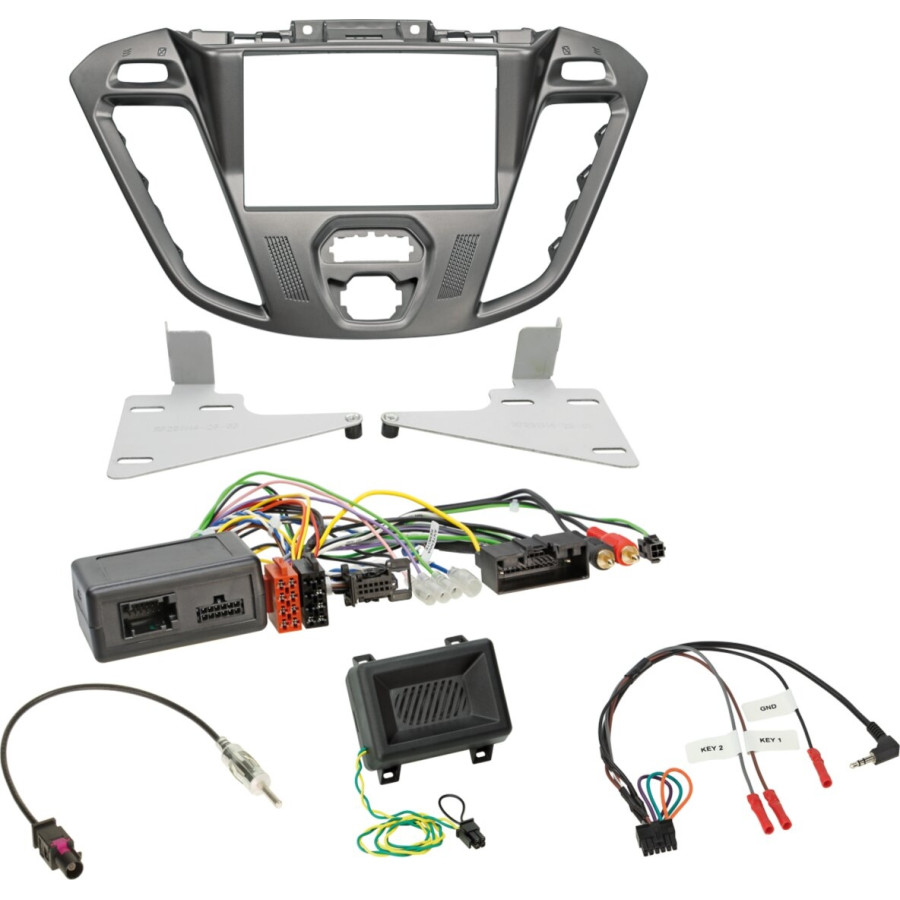

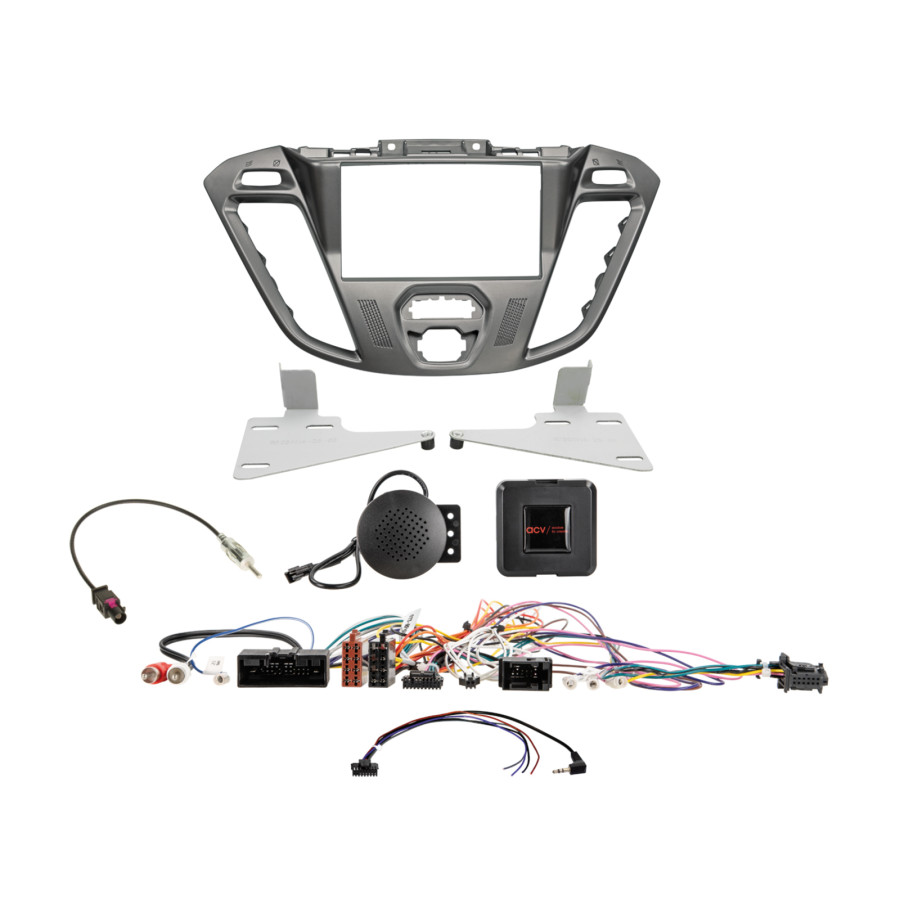

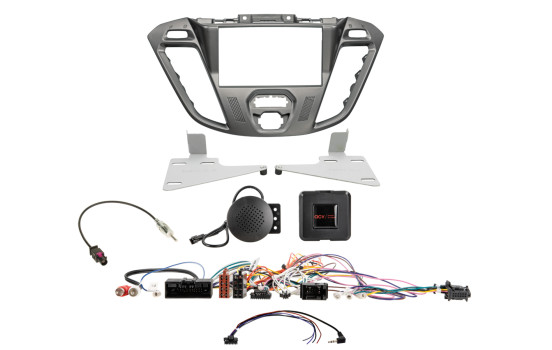

Leveransens omfattning:

2-DIN radiopanel Ford Custom 2012-2018 phoenix silver > Artikel: 381114-26-1
LFB Ford olika fordon 24pin/display-kontakt > Del: 42sfo008
LFB-kabel 42s/acv > Multilead olika enheter > Artikel: 42ctmultilead
Antennadapter Fakra A(m)>DIN(m) passiv > Artikel: 1520-01
