2-DIN Kit Ford C-Max / Kuga

Många biltillverkare installerar sina egna fordonsspecifika radioapparater, som är visuellt anpassade till mittkonsolen.

Det är därför du behöver ett passande radioskydd för att ersätta en standard DIN- eller dubbel DIN-radio.

Dessutom krävs ofta även fordonsspecifika radioanslutningskablar, antennadaptrar, rattfjärrkontrolladaptrar, kameraadaptrar och aktiva systemadaptrar.

Anmärkning:

Fordon utan OEM-navigering med integrerad klimatkontroll

Paneljustering med verkstadsverktyg som behövs för vissa Ford-fordon

Lämplig för följande fordon:

Ford C-MAX (DXA) 11/2010 - 05/2015***
Ford C-MAX (DXA) 06/2015 - 12/2019***
Ford Kuga (DM2) 03/2013 - 01/2017**/***
Ford Kuga (DM2) 01/2017 - 12/2019*/**/***

Färg: svart

Installationsurtag för radiodisplay: 172 mm x 98,5 mm

*Fordon utan OEM-pekskärm

Anmärkning:

CAN buss

Anslutning: 24-polig Ford-kontakt
Anslutning: AMP-displaykontakt > OEM-display
Anslutning: OEM displayanslutning > Gränssnitt
Anslutning: OEM AUX > Cinch(m) röd/vit

Fordon med ratt OK och/eller röstfunktionsknapp
Fordon med OEM-display*
Fordon med CD-spelare under monitorn
Fordon med SYNC > SYNC-funktionen stöds inte
Fordon med OEM-navigering > Gränssnittsfunktion är inte kompatibel i vissa fall

Inaktivera SYNC-funktioner och BT före installation
SYNC nödsamtalsfunktionen är avaktiverad med BT-funktionen

Undvik störningar med fordonsinställningarna på displayen:

Stäng av eftermonteringsenheten
Tryck på röstuppringningsknappen i upp till 2 sekunder för att ta fram inställningsmenyn
Utför endast inställningar enligt beskrivningen i BDA

Vid funktionsfel i inställningsläget:

Återställ efter stillastående CAN-bussen

Displayanslutningen kan behöva utökas

Följande signaler ges:

Återimporterade fordon eller fordon med annan programvara kan vara inkompatibla när det gäller funktioner.

röd: +12V tändklämma 15
orange: +12V belysningsterminal 58
lila/vit: +12V backväxelsignal
rosa: hastighetssignal
grön: jordad GND handbromssignal

Total utgångsbelastning: 100 mA max.

Strömbehov större än 100 mA:
1 relä Spolemotstånd 75 Ohm min.
2 reläer Spolemotstånd 150 Ohm min.

Rattreglage

PDC stöds bak
Varningstoner som stöds
Fordonsinställningar stöds

*Fordon utan OEM display LFB Ford olika fordon 24pin utan **Fordon utan OEM pekskärm
***Skärmanslutningen kan behöva förlängas
***Fordon med liten display och 2 inställningsknappar till höger: Datuminställning stöds inte

Anslutningskabel för följande radiotillverkare:

Alpin jacka: 42ctalpinelead
Papegoja 4 pin: 42ctasteroidlead
Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
Clarion-anslutning: 42ctclarion-kabel
Garmin Vieo� RV52 Stereo Dock 3 kabel: 42ctgarminlead
JVC 1 kabel/jack: 42ctjvclead
Kenwood 1 kabel: 42ktkenwoodlead
Multilead olika enheter: 42ctmultilead
Multilead olika enheter/Pioneer 2022>: 42ctmultilead3
Multilead olika enheter/Pioneer 2022>: 42ctmultilead5
Panasonic 1 kabel: 42ctpanasonic kabel
Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
Pioneer AVH/DMH/SPH 2022> Lös anslutning: 42ctpioneerlead2
Enheter med LFB-tune-in-funktion: 42ctsmartled
Blaupunkt/Kenwood/Sony-anslutning: 42ctsonylead
XZent/Zenec 1 kabel: 42ctzenclead

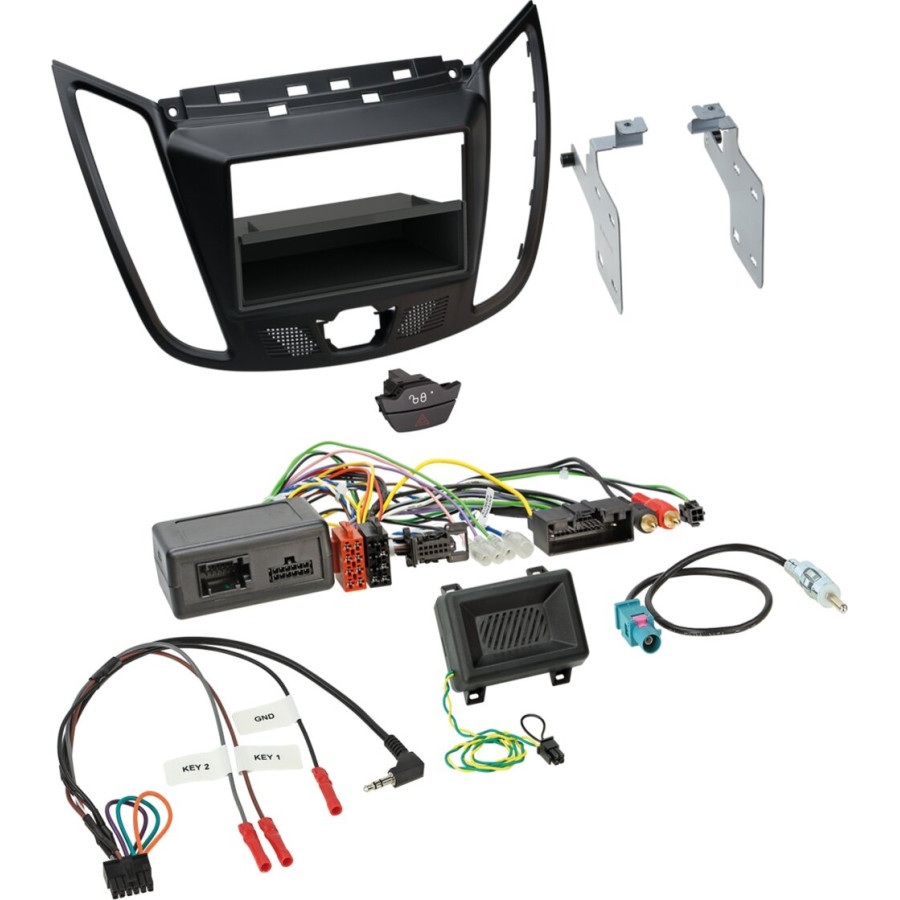

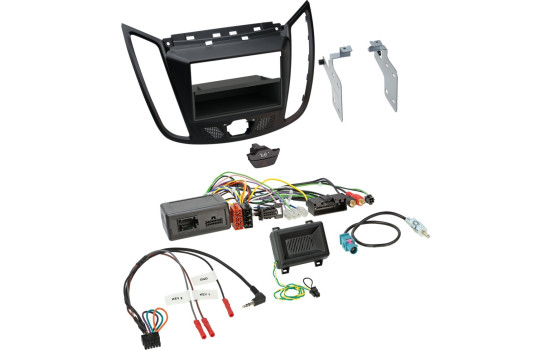

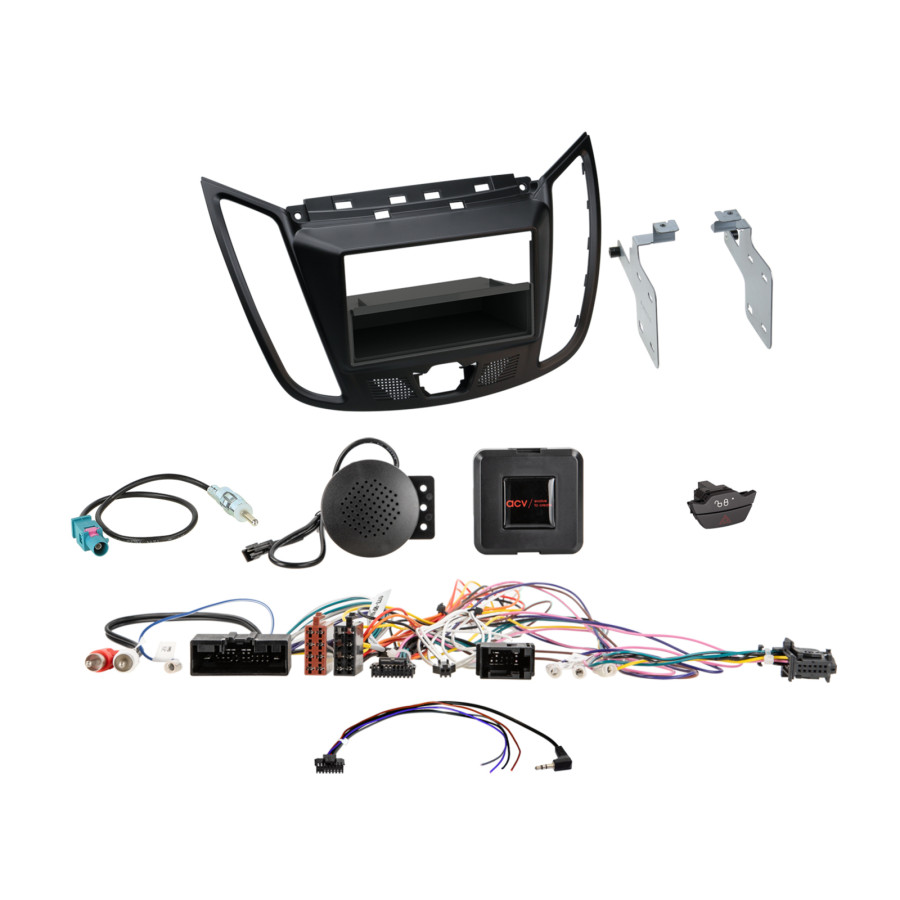

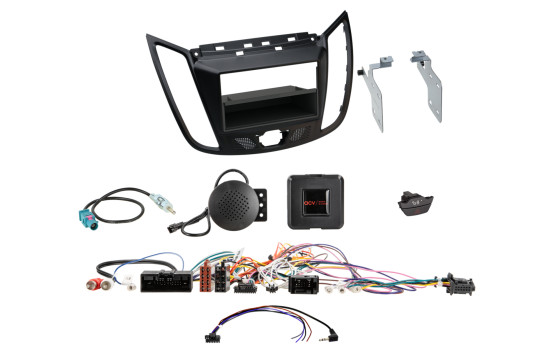

Leveransens omfattning:

2-DIN radiopanel Ford C-MAX 2010-2019/Kuga 2013-2019 > Artikel: 381114-22-4
LFB Ford olika fordon 24pin/display kontakt > Del: 42sfo008-0
LFB-kabel 42s/acv > Multilead olika enheter > Artikel: 42ctmultilead-0
Antennadapter Fakra(m)>DIN(m) passiv > Artikel: 1524-01-0
Ford larm/centrallåsbrytare > Artikel: 261114-02-0

Lämplig för:
Ford C-MAX 2011-2019
Ford Kuga 2013-2019

---

Färg	Svart
Applikation	Färdiga
format	2-DIN
Garanti	2 år
