2-DIN kit Citroën C1 / Peugeot 108 / Toyota Aygo - Färg: pianosvart

Radiopanel 2-DIN med radioanslutningsset rattfjärrkontroll Citroen / Peugeot / Toyota Många biltillverkare installerar sina egna fordonsspecifika radioapparater, som är visuellt anpassade till mittkonsolen.

Installationssatser innehåller alla delar som behövs för att byta ut en OEM-enhet.
Beroende på fordonets utrustning ingår alla adaptrar och gränssnitt som krävs för att använda eftermonteringsenheten och återställa fordonets funktioner.

Följ installationsrekommendationerna för de enskilda komponenterna.

I vissa fall stöds inte alla fordonsfunktioner.
Till exempel Trailer Assist, E Call eller andra förarstödsystem.
Kontrollera OEM-enheten och fordonsmenyn för olika inställningar före installation.
Beroende på fordonets utrustning och eftermonteringsenhetens funktionsomfång och programvara kan enskilda manöverfunktioner utelämnas eller ersättas av andra funktioner.
Jämför de visade adapterkontakterna med de i ditt fordon och se till att de överensstämmer visuellt och tekniskt.
Kontrollera också om någon av de angivna originalradiorna från fabriken var installerad i ditt fordon.

Kontrollera att fordonets funktioner, fordonsinställningar och rattfjärrkontrollen fungerar korrekt före den slutliga installationen.

Anmärkning:
Analog
Anslutning: 10-polig / 6-polig / 20-polig Toyota-kontakt
Anslutning: OEM rattfjärrkontroll > 3,5 mm-jack / lös kabel
Anslutning: OEM-antenn GT13(f) > DIN(m)
Anslutning: OEM AUX > Cinch(hane) röd/svart

2-DIN-enheter med ett maximalt monteringsdjup på 70 mm/80 mm inklusive kontakt i botten

L-enheter med 1-DIN-hölje ovanpå med ett maximalt installationsdjup på 100 mm/150 mm inklusive kontakt

För att undvika funktionsfel eller haveri på fordonet eller eftermonteringsenheten, kontrollera stifttilldelningen genom att mäta innan enheten ansluts.

AUX > kontrollera korrekt tilldelning före installation
DIP-brytarinställningar för tillverkaren av eftermonteringsenheten (se BDA)

Lämplig för följande fordon:
Citroën C1 (P) 07/2014 - 09/2021
Peugeot 108 (P) 07/2014 - 03/2021
Toyota Aygo (AB1) 07/2014 - 06/2018
Toyota Aygo (AB1) 06/2018 - 03/2022
Färg: Svart pianolack
Urtag för radiodisplay: 172 mm x 97 mm

Följande signaler tillhandahålls:
Återimporterade fordon eller fordon med annan programvara kan vara inkompatibla i funktioner.
Fjärrkontroll på ratten

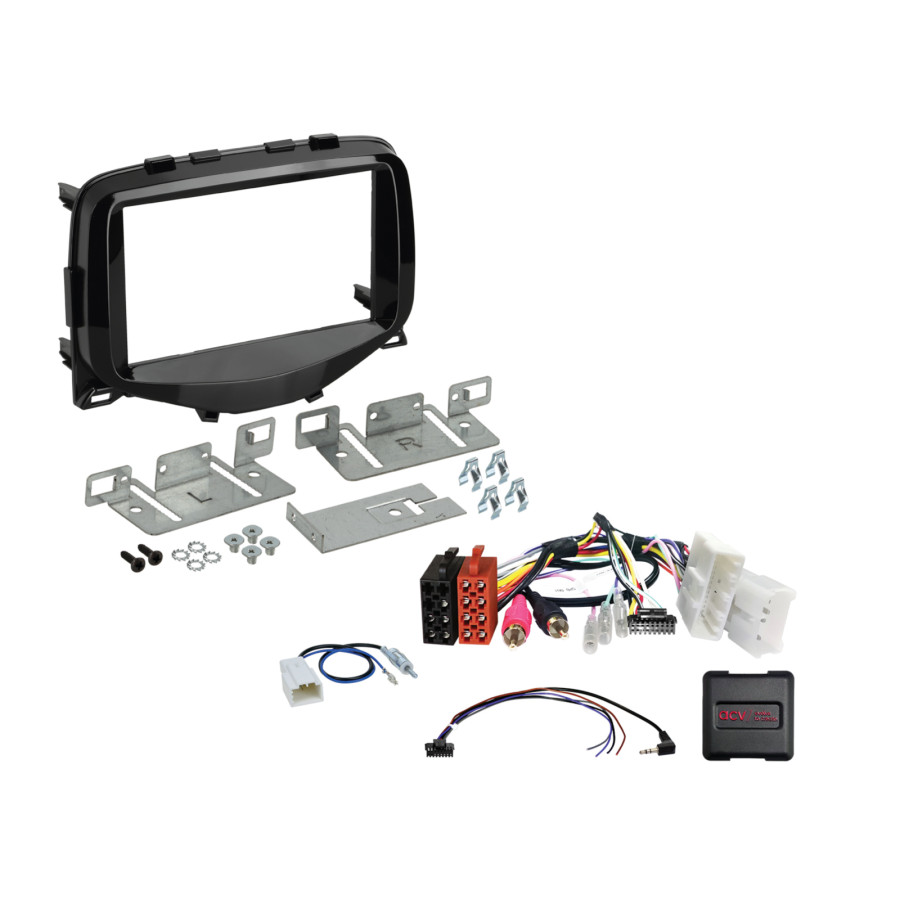

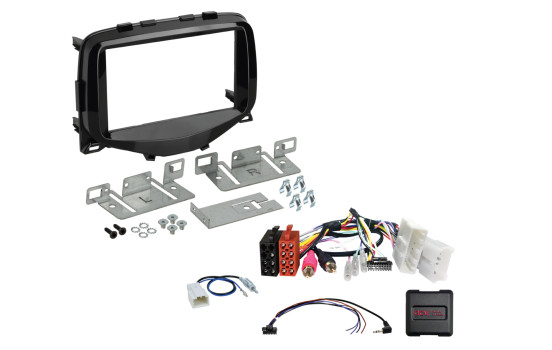

Leveransomfattning:
2-DIN radioram Citroën C1/Peugeot 108/Toyota Aygo(AB1) > Artikel: 381040-15
LFB Citroën/Peugeot/Toyota 10-pins/28-pins multikabel USB lös > Artikelnummer: 42xty006
Antennadapter GT13(f)>DIN(m) Toyota/Lexus/Subaru lös > Artikelnummer: 1513-01

Allmänna installationsanvisningar:
Kontrollera:
1: Kontrollera alla driftsfunktioner och fordonsinställningsfunktioner på OEM-enheten.
2: Stäng av strömmen och ta bort OEM-enheten.
3: Stäng av strömmen och kontrollera att alla gränssnittsanslutningar är korrekta och att de är kontinualiga.

Anslutning och anslutningssekvens:
1: Inaktivera gränssnittsinställningarna och hårdvarukonfigurationen.
2: Kontrollera konfigurationen av radioanslutningskabeln.
3: Anslut radiokabeln enligt anvisningarna för den enhet som ska anslutas senare.
4: Anslut alla andra anslutningar enligt expansionsenhetens manual.
5: Anslut hela installationen till fordonet med hjälp av den spänningsförande anslutningskabeln.
6: Programkonfiguration av gränssnittet enligt instruktionerna i artikeltexten och i BDA.
7: Konfiguration av eftermonteringsenheten enligt bruksanvisningen för eftermonteringsenheten rattfjärrkontroll/kamera/FSE/antennfantommatning och annat
8: Fjärrkontroll för ratten och funktionstest av fordonet

Ändringar i gränssnittets och radioanslutningskabelns hårdvarukonfiguration:
1: Inaktivera ändringar
2: Anslutning efter ändring se ovan 5 till 8
Om gränssnittet eller fordonet inte fungerar korrekt:
1: Återställ till OEM-enhet
2: Använd OEM-enheten
3: Återställ CAN-bussstatus
4: Kontrollera gränssnittets hårdvarukonfiguration
5: Anslutning efter CAN-bussvila se ovan 5 till 8

Anslutningar, anslutningsändringar, alternativa anslutningar, anslutningar av lösa kablar eller anslutningsförlängningar av lösa kablar som nämns i informationstexten eller i bruksanvisningen är endast avsedda som vägledning och information för utbildad fackpersonal.

Ytterligare anslutningar, ändringar av kabelhärvans kabelkonfiguration eller användning av alternativa anslutningar eller anslutningsförlängningar:
1: Anslutningar och modifieringar får endast utföras av utbildad personal
2: Anslutningar och modifieringar måste kontrolleras före anslutning för eventuella tillverkargodkännanden eller tillverkarens garantivillkor som kan påverkas av modifieringarna.
3: Anslutningar och modifieringar måste kontrolleras för funktion och korrekthet genom mätning och kalibrering med hjälp av fordonets kopplingsschema före anslutning.
4: Anslutningar och ändringar utförs på eget ansvar utan någon garanti för funktion.
5: Anslutningar och modifieringar utförs på eget ansvar, utan garanti för skador på fordonet, eftermonteringsenheten eller gränssnittet.
6: Modifieringar av den förmonterade kabelhärvan kan ogiltigförklara produktgarantin.

Lämplig för:
Peugeot 108 2014-2021
Citroën C1 2014-2021
Toyota Aygo 2014-2022

---

Färg	Piano svart
Applikation	Färdiga
dimensioner	2-DIN
Garanti	2 år
