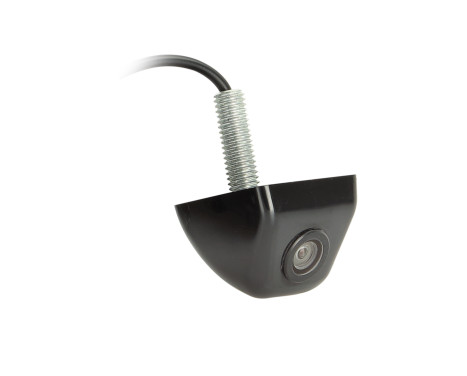

Mini svart undermonterad NTSC-backkamera med bildlinjer

Produktbeskrivning
Den universella fyrkantiga backkameran är den perfekta lösningen för bilmekaniker som letar efter en pålitlig och mångsidig backkamera. Kameran är enkel att installera och passar för en mängd olika fordonstyper.

Fördelar med backkameran
Universell kompatibilitet: Kameran kan användas i en mängd olika fordonsmodeller, vilket gör den till ett flexibelt val för garage.
Enkel installation: tack vare den fyrkantiga basen kan kameran monteras snabbt och enkelt.
Robust design: Kameran är konstruerad för användning i olika väderförhållanden och har lång livslängd.
Tekniska detaljer
Kameran erbjuder tydlig bildkvalitet och är kompatibel med de flesta bildskärmar. Den är idealisk för användning i olika typer av fordon och ger tillförlitligt stöd vid backning.

Tekniska data
Allmänna specifikationer
Form: fyrkantig
Monteringstyp: undermonterad
Färg: svart
Material: plast
Mått: L / B / H - 26 mm / 29 mm / 21 mm
Damm- och vattentät: IP68

Elektriska specifikationer
Kamerans driftspänning: +3 V DC
Kamerans matningsspänning: +12 V / +24 V DC > med spänningsomvandlare
Strömförbrukning: 90 mA
Driftstemperaturområde: -30 °C - 75 °C
Förvaringstemperatur: -40 °C - 80 °C
Optiska specifikationer
Sensortyp: 1/4" CMOS
Bildsystem: NTSC-färg
Effektiva pixlar: 682 x 496
Objektiv: 1,9 mm / F 2,0
Min. lux: 0,3 lux
Upplösning: 480 TV-linjer
Linsvinkel: diagonal 170°
Betraktningsvinkel: horisontell 120° vertikal 85° +5°

Anslutningar
Anslutning: röd: +12V / +24V omkopplad, laststabilt skyddad, svart: jord direkt/GND, cinch(hane) gul: video
Anslutning: 4-polig ACV-systemkontakt (hane) Ø5,2 mm
Anslutningskabel till kameran 1 m +/-: 4-polig ACV-systemkontakt (m) Ø 5,2 mm, 1 bygel
Spänningsomvandlare +3 V: 4-polig ACV-systemkontakt (v) Ø 10 mm / 4-polig ACV-systemkontakt (m) Ø 5,2 mm
Förlängningskabel 6,5 m +/-: 4-polig ACV-systemkontakt (hona) Ø 10 mm / 4-polig ACV-systemkontakt (hane) Ø 5,2 mm, strömkabel röd 3 m +/- byglad: anslutning på kamera / backljusanslutning på monitor, jordkabel/GND svart 3 m +/- byglad: anslutning husstorlek/GND på kamera / anslutning husstorlek/GND direkt på monitor

Anslutningskabel 20 cm +/-: 4-polig ACV-systemkontakt (hona) Ø10 mm, röd: strömförsörjning, svart: jord/GND, cinch (hane) gul: video

Drag
Med orienteringslinjer
Jumper: grön: aktivera/avaktivera orienteringslinjer
Extra: orienteringslinjer via bygel

Installationsanvisningar
Före installation > Kontrollera kamerans betraktningsvinkel och justering på installationsplatsen med en testmonitor
Installationstillbehör: Kameraanslutning till gränssnitt: elektroniskt stängningsrelä 2V-12V/1,5A max > Artikel: 40-AD-REMOTE, Kameraanslutning till backljus: Backkamera spänningsstabilisator backsignal > Artikel: 771000-6100
Tillbehör: 5 m ACV-kameraförlängningskabel > Artikel: 771000-6305, 10 m ACV-kameraförlängningskabel > Artikel: 771000-6310, 15 m ACV-kameraförlängningskabel > Artikel: 771000-6315

Viktig information
ACV-kameror är lämpliga för kontinuerlig användning
Anslutning utan spänningsomvandlare +3V som ingår i leveransen kommer att skada kameran

Lämplig för:
Universal Olika modeller Olika år

---

Applikation	Färdiga
Garanti	2 år
